Планетарный мотор-редуктор SPN09

Планетарный мотор-редуктор SPN09 отличается широким диапазоном передаточных чисел и большим количеством опций. В зависимости от исполнения валы агрегата располагаются на одной оси либо под углом 90°. Номинальный крутящий момент — 18000 Н*м, максимальный — 27000 Н*м.

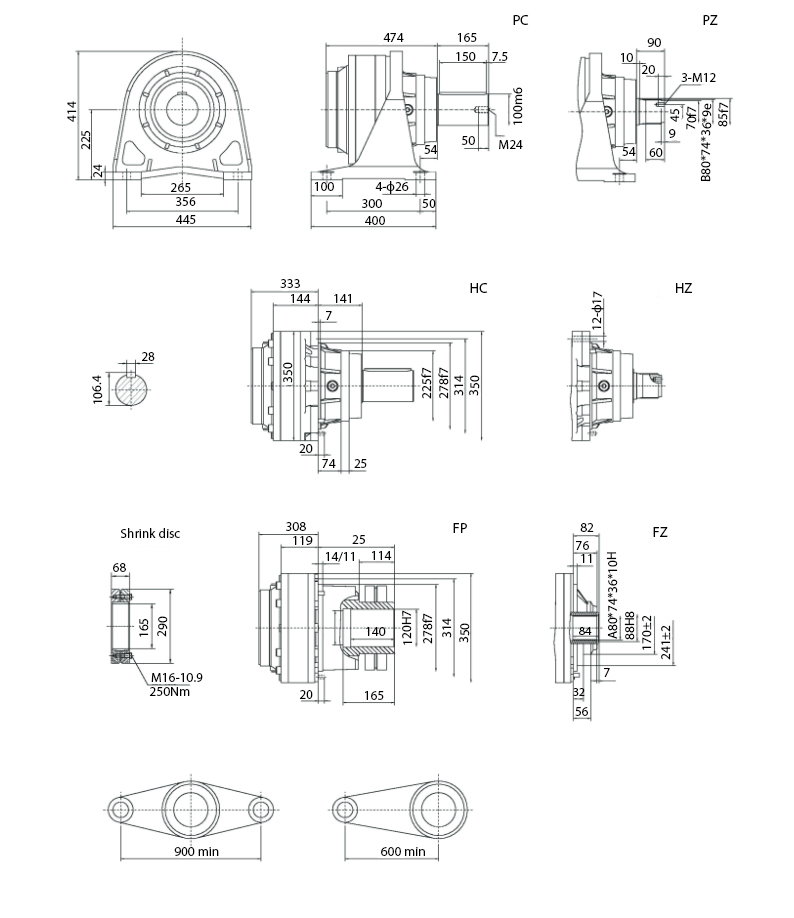

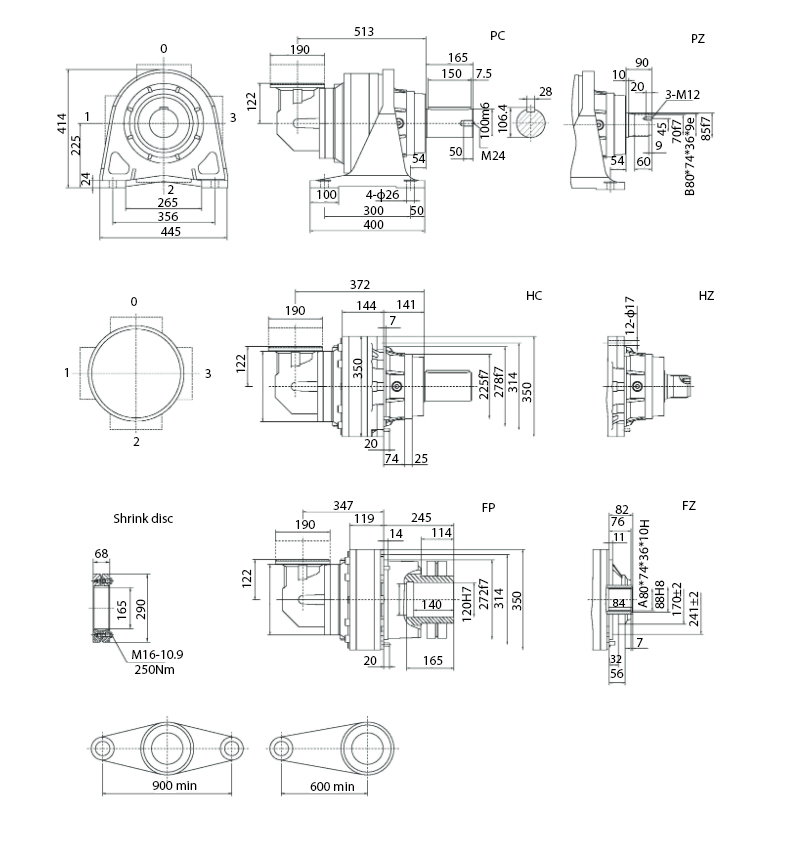

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 09 R 3 44.6 MC D100 A W

• SPN - мотор-редуктор планетарный
• 09 - типоразмер
• R - исполнение (L - соосный; R - угловой)
• 3 - количество ступеней
• 44.6 - передаточное число
• MC - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
