Планетарный мотор-редуктор SPN14

Мотор-редуктор SPN14 может иметь от 2-х до 4-х передаточных ступеней с планетарными передачами. В угловом исполнении первая ступень имеет коническую пару. Мотор-редуктор комплектуется асинхронным электродвигателем мощностью 6,6 — 175 кВт (соосный) или 16,7 — 130 кВт (угловой). Крутящий момент на выходном валу достигает 82 400 Нм.

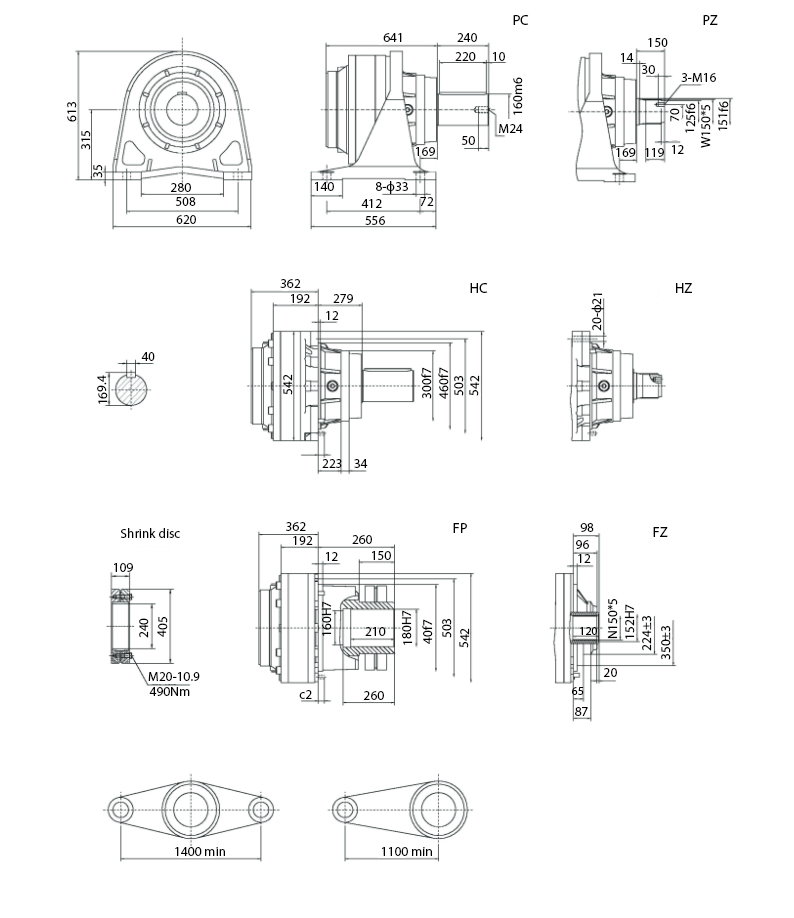

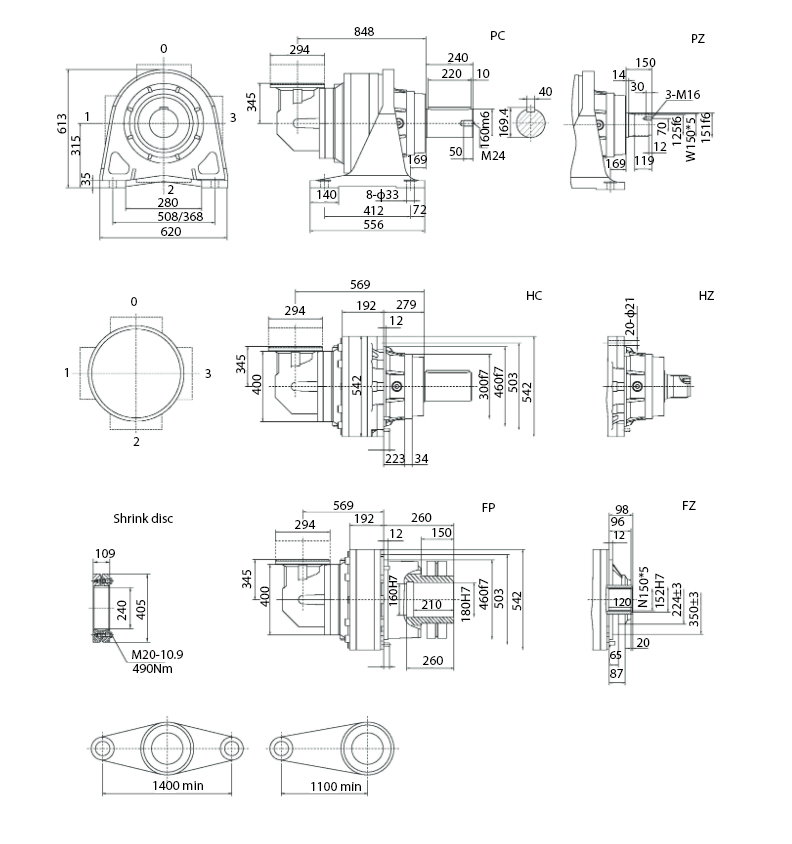

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 14 L 3 62.6 HZ D100 A W

• SPN - мотор-редуктор планетарный
• 14 - типоразмер
• L - исполнение (L - соосный; R - угловой)
• 3 - количество ступеней
• 62.6 - передаточное число
• HZ - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
