Редуктор NRV 040
Одноступенчатый червячный редуктор NRV 040 выпускается в компактном корпусе из алюминиевого сплава, покрытом защитной полиэпоксидной краской. Частота вращения выходного вала составляет 9 — 280 об/мин. Входной и выходной валы могут иметь двустроннее исполнение.
Материалы деталей:
корпус — алюминиевый сплав
червяк — сталь
зубчатый венец — бронза
Схема типового обозначения
NRV - 040 - 7,5 - B3
NRV - редуктор червячный
040 - типоразмер (межосевое расстояние, мм)
7,5 - передаточное число
B3 - монтажное положение
Материалы деталей:
корпус — алюминиевый сплав
червяк — сталь
зубчатый венец — бронза
Схема типового обозначения
NRV - 040 - 7,5 - B3
NRV - редуктор червячный
040 - типоразмер (межосевое расстояние, мм)
7,5 - передаточное число
B3 - монтажное положение
Монтажное исполнение
Монтажные позиции

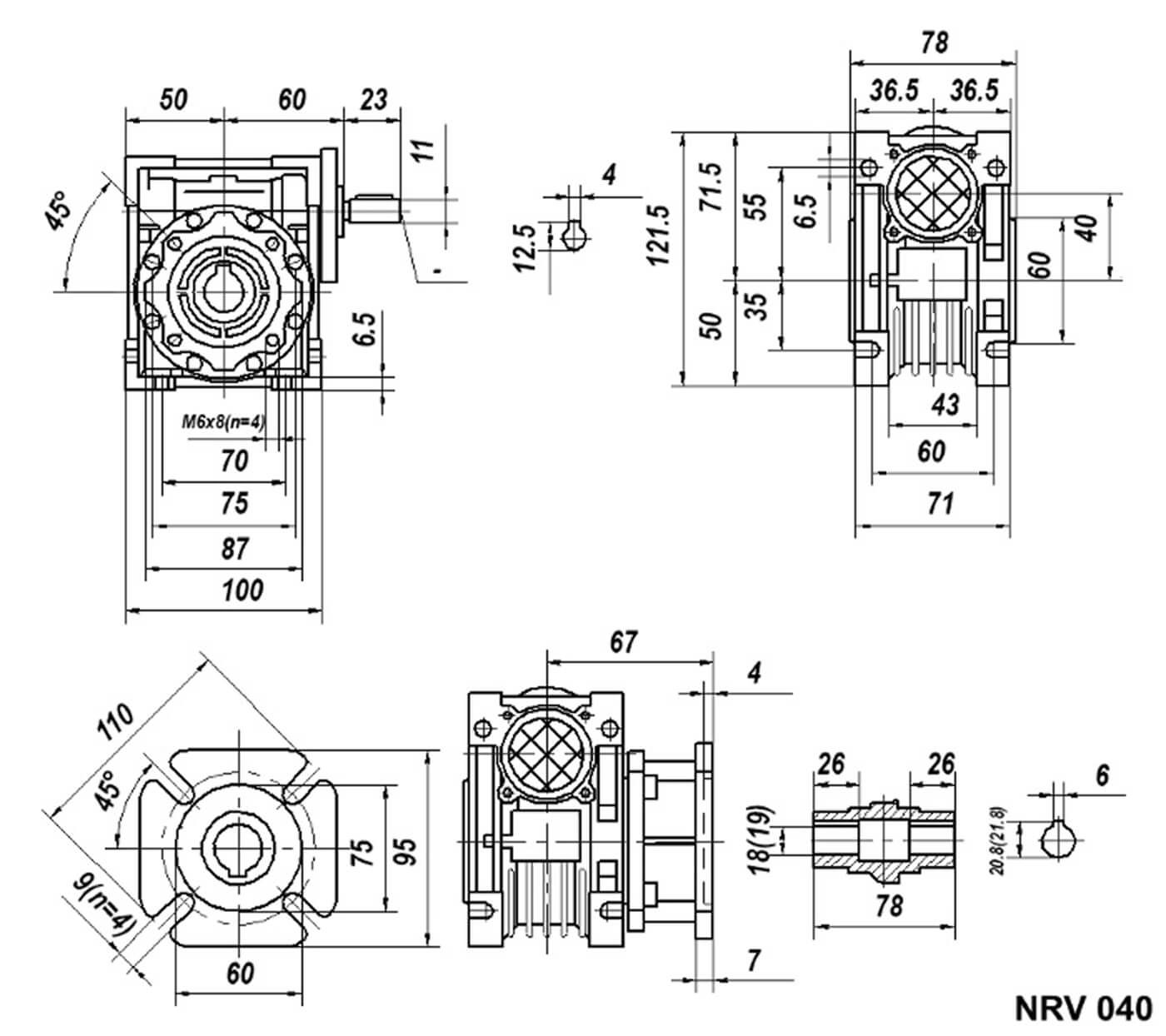

Габаритные и присоединительные размеры

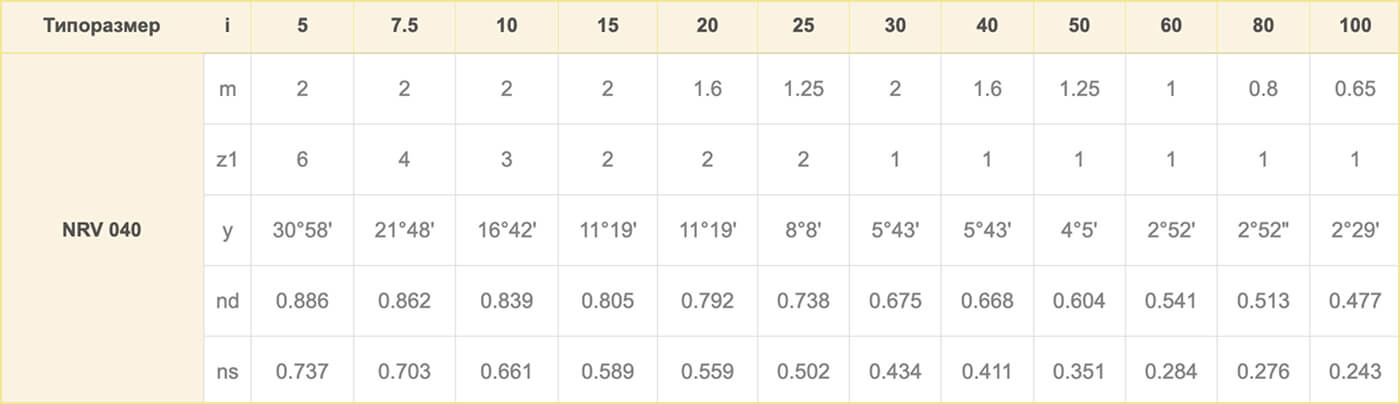

Параметры зацепления червячной пары

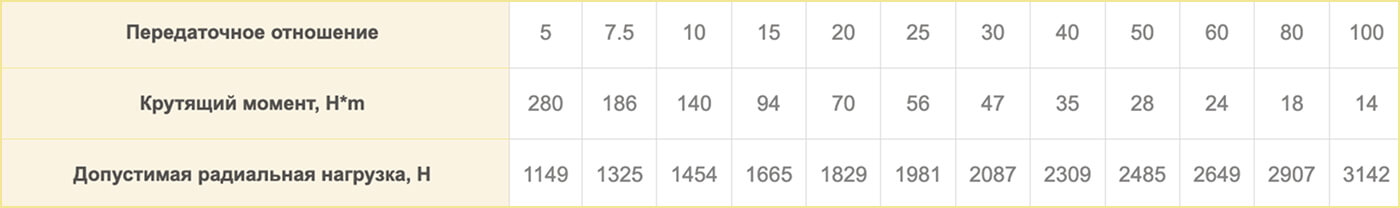

Допускаемая радиальная консольная нагрузка на выходном валу

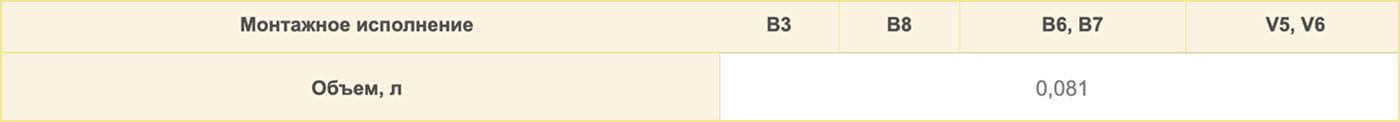

Объём заливаемого масла
