Цилиндрический мотор-редуктор TRC 03
Цилиндрические соосные мотор-редукторы сери TRC имеют модульную конструкцию, за счет чего редукторную часть можно укомплектовать различными выходными фланцами и присоединительными лапами. Это позволяет применять мотор-редуктор взамен вышедших из строя агрегатов других производителей.
Корпус мотор-редуктора изготовлен из алюминиевого сплава, что существенно снижает его весовые характеристики. Компактное исполнение, низкий уровень шума и вибрации.
Пример типового обозначения:
TRC 03 B01 – 23.56 – 38.2 – 0.37кВт – 80В14 (AB MS) – M1

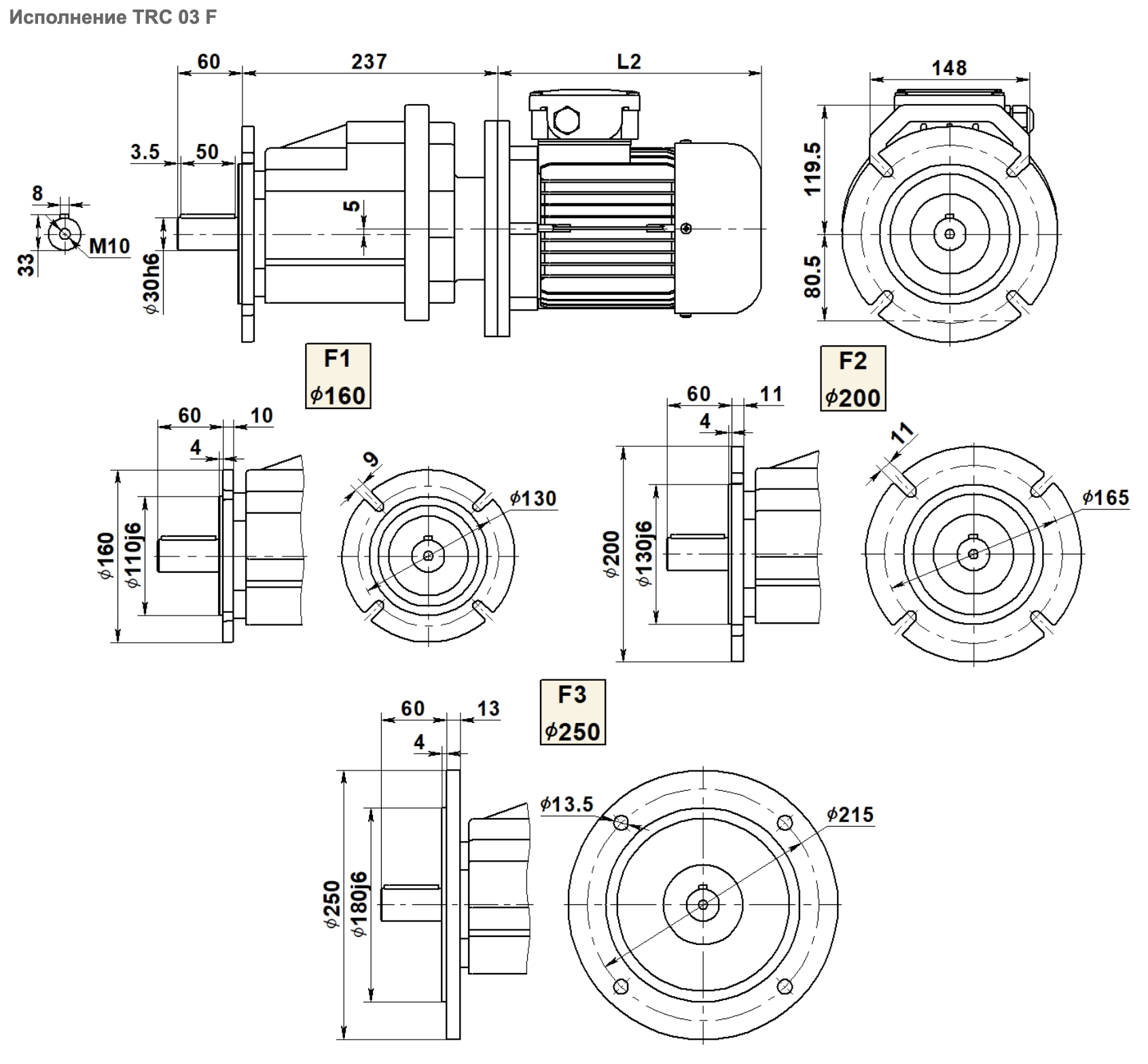

F1, F2, F3 – варианты исполнения выходного фланца
Корпус мотор-редуктора изготовлен из алюминиевого сплава, что существенно снижает его весовые характеристики. Компактное исполнение, низкий уровень шума и вибрации.
Пример типового обозначения:
TRC 03 B01 – 23.56 – 38.2 – 0.37кВт – 80В14 (AB MS) – M1
- TRC – серия мотор-редуктора
- 03 – Типоразмер
- В01 – исполнение по способу монтажа
F1, F2, F3 – варианты исполнения выходного фланца
- “ – “ (не указывается) – без лап / выходного фланца
- 23.56 – передаточное отношение
- 38.2 – скорость на выходном валу (об/мин)
- 0.37кВт - мощность установленного электродвигателя (кВт)
- 80В14 - габарит и монтажный фланец электродвигателя
- AB MS - производитель и серия электродвигателя
- М1 - монтажное положение

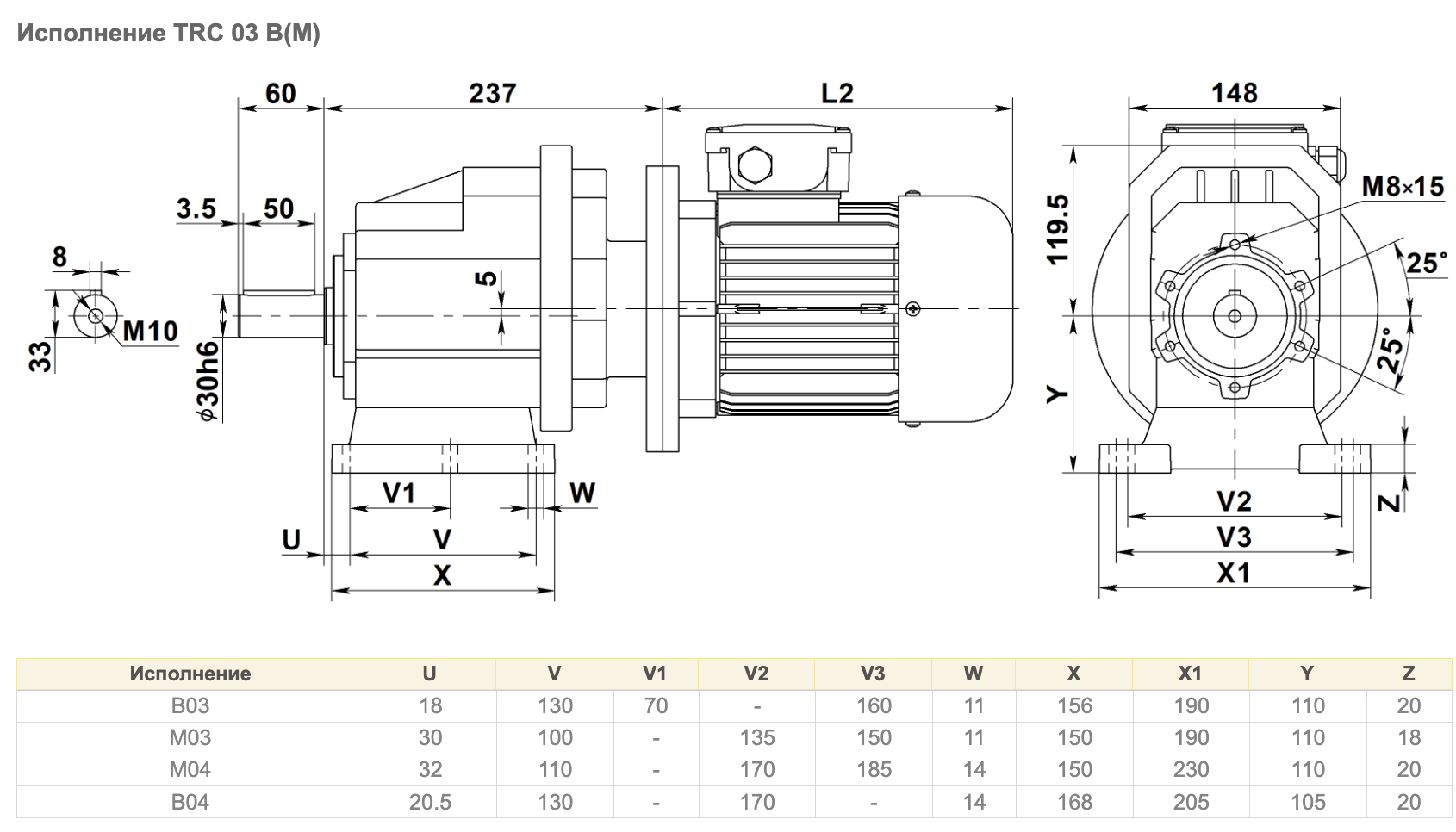

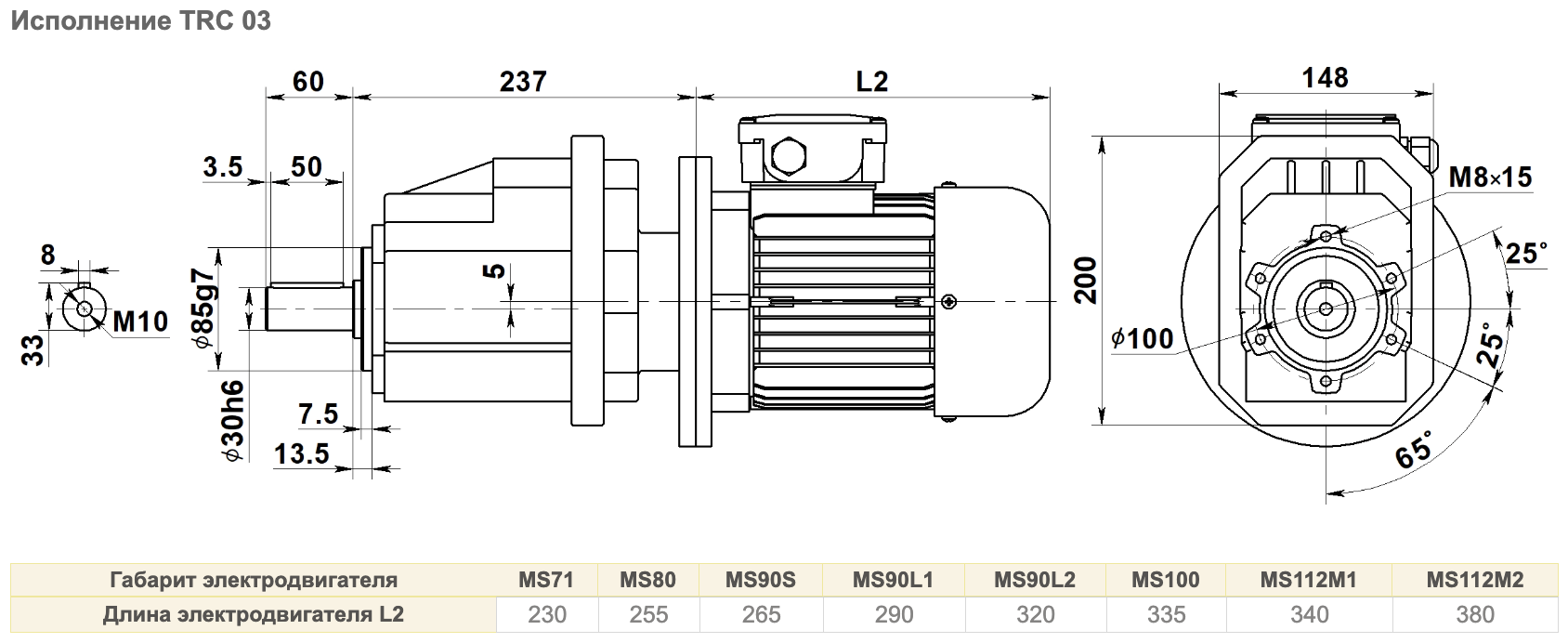

Габаритные размеры мотор-редуктора TRC. Габарит 03
