Планетарный мотор-редуктор SPN11

Мотор-редуктор SPN11 — компактный привод стандарта IEC с планетарными передачами. Производится в чугунном корпусе в двух вариантах исполнения: линейном (соосном) с валами на одной оси и угловом с валами, расположенными под прямым углом. Максимальный крутящий момент мотор-редуктора достигает 54 000 Нм. Мощность электродвигателя: 2,9 — 200 кВт.

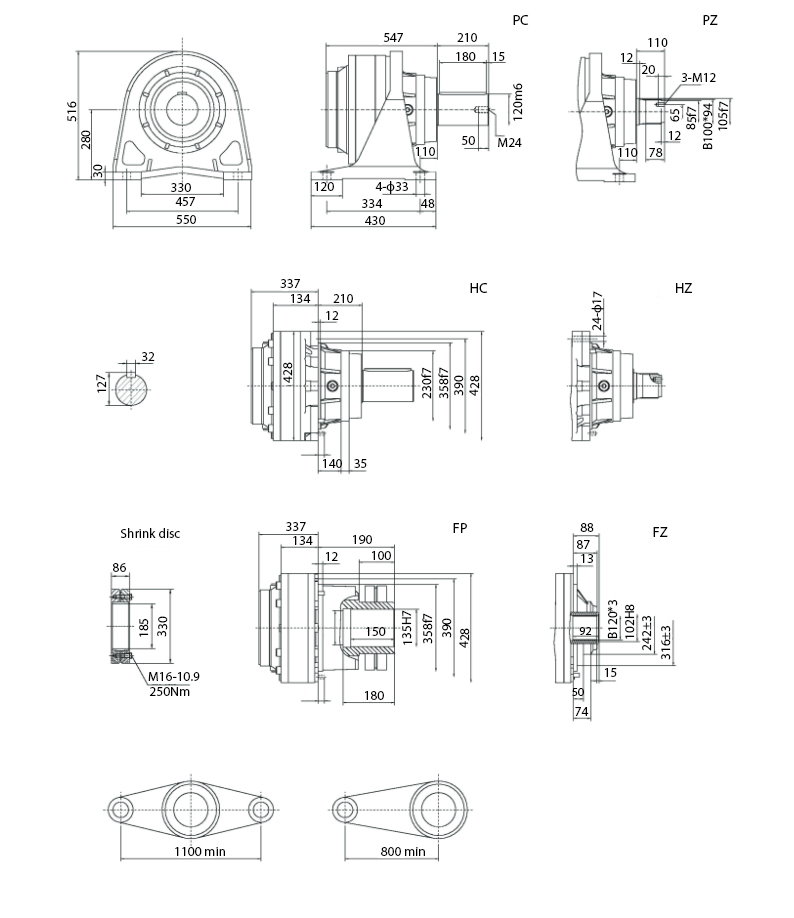

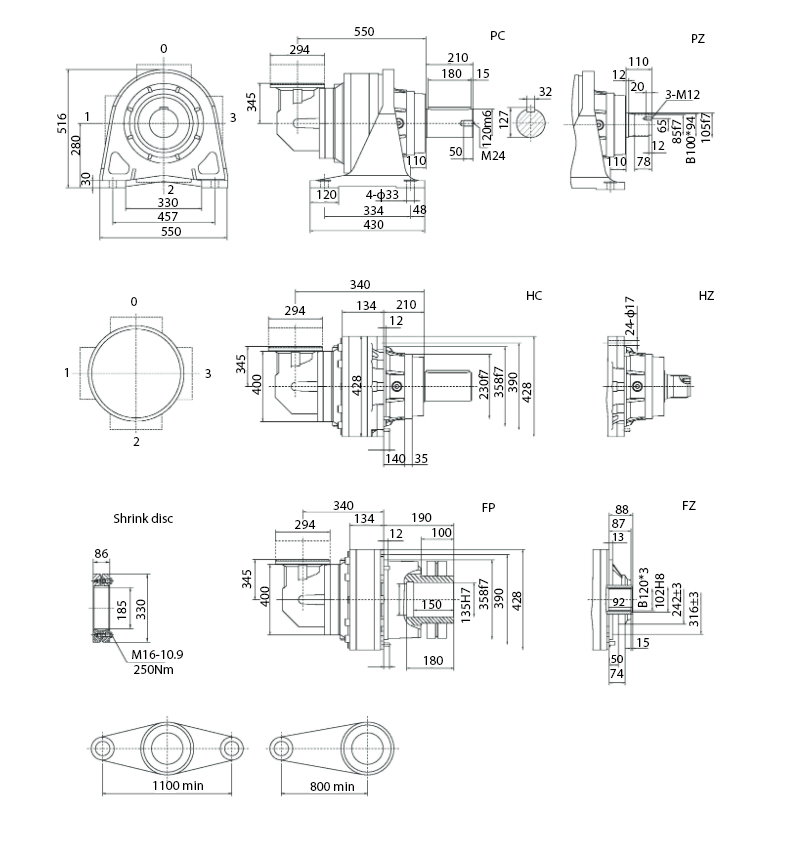

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 11 R 3 63.2 PC D100 A W

• SPN - мотор-редуктор планетарный
• 11 - типоразмер
• R - исполнение (L - соосный; R - угловой)
• 3 - количество ступеней
• 63.2 - передаточное число
• PC - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
