Червячный мотор-редуктор NMRV 130

Одноступенчатый червячный мотор-редуктор NMRV 130 развивает крутящий момент на выходном валу в диапазоне от 280 до 1596 Н*м. В состав агрегата входит трехфазный электродвигатель стандарта IEC мощностью 0,75 — 7,5 кВт. Радиальная нагрузка на валу достигает 18 000 Н. Корпус редуктора выполнен из серого чугуна марки G200, имеет защитную порошковую окраску.
Материалы деталей:
Корпус - чугун, фланцы - чугун, червяк - сталь, венец червячного колеса - бронза.
Тип смазки: синтетическая ISO VG 220.
Вес: 48 кг.
Схема типового обозначения
NMRV - 130 - 7,5 - 120 - 4 - B3

NMRV - мотор-редуктор червячный
130 - типоразмер (межосевое расстояние, мм)
7,5 - передаточное число
120 - скорость вращения выходного вала, об/мин
4 - мощность электродвигателя, кВт
B3 - монтажное положение

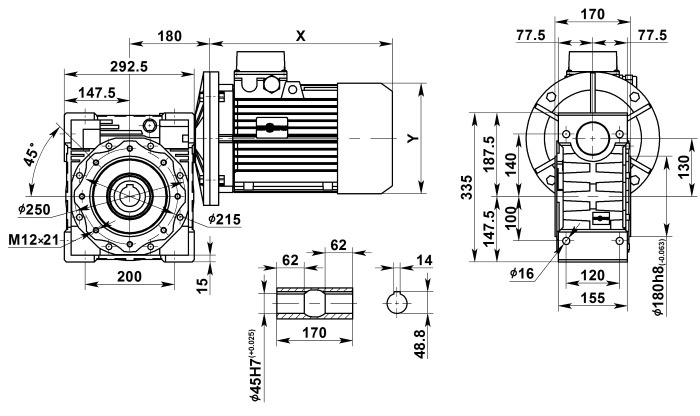

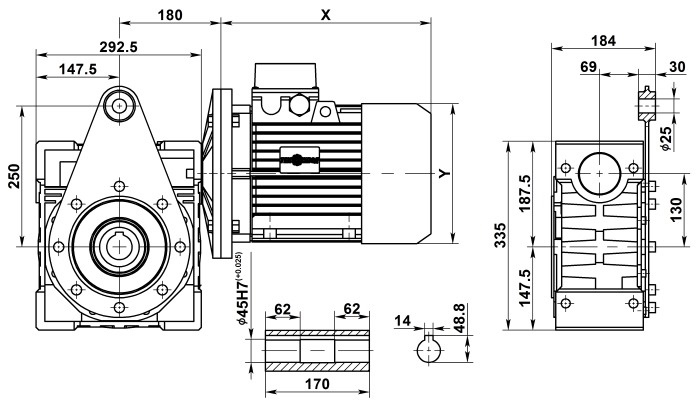

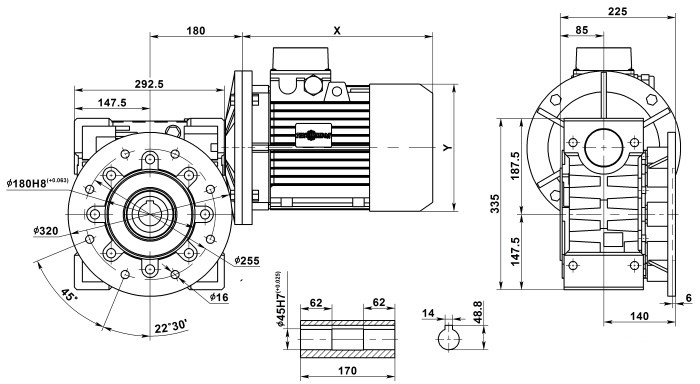

Чертежи

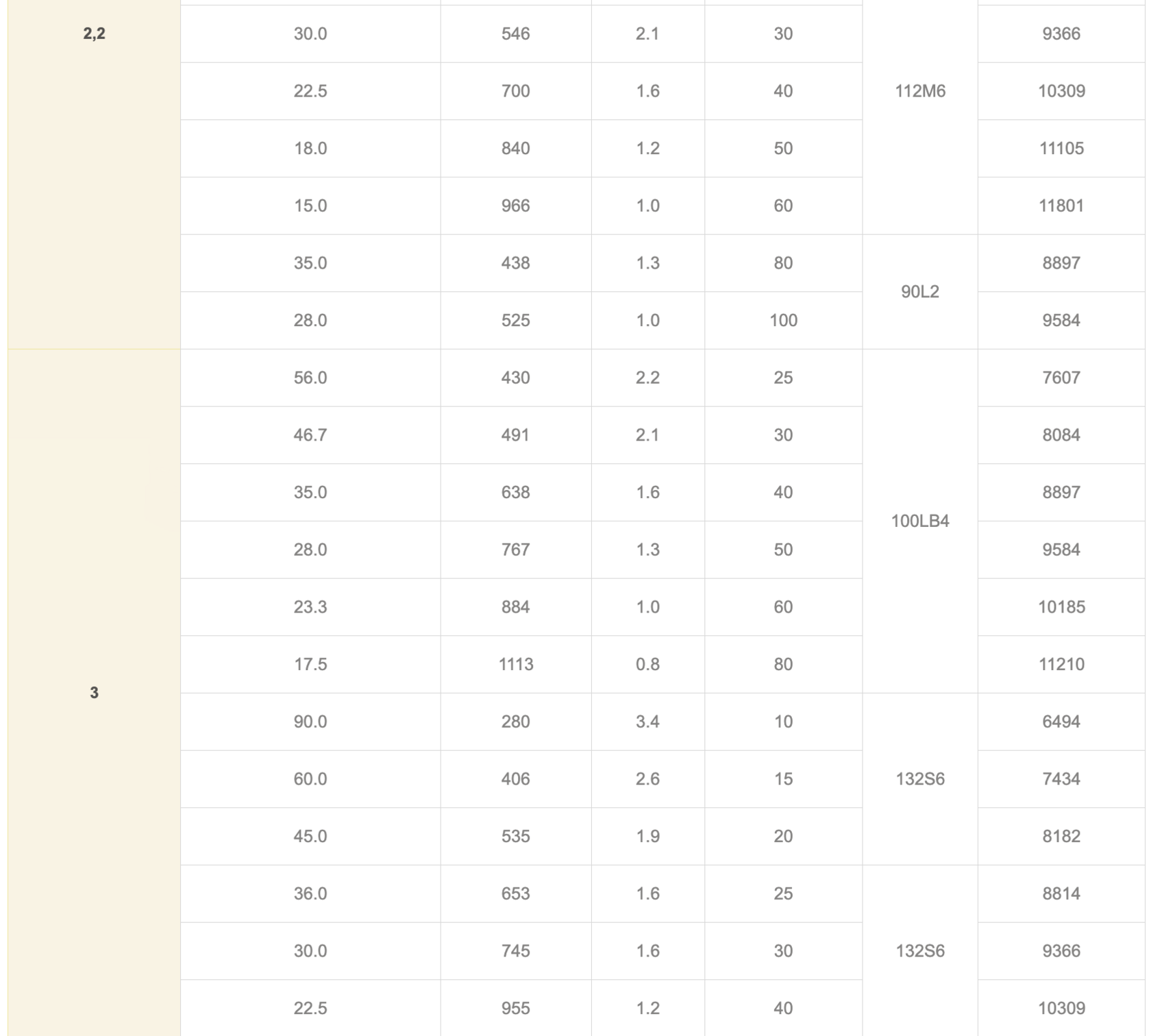

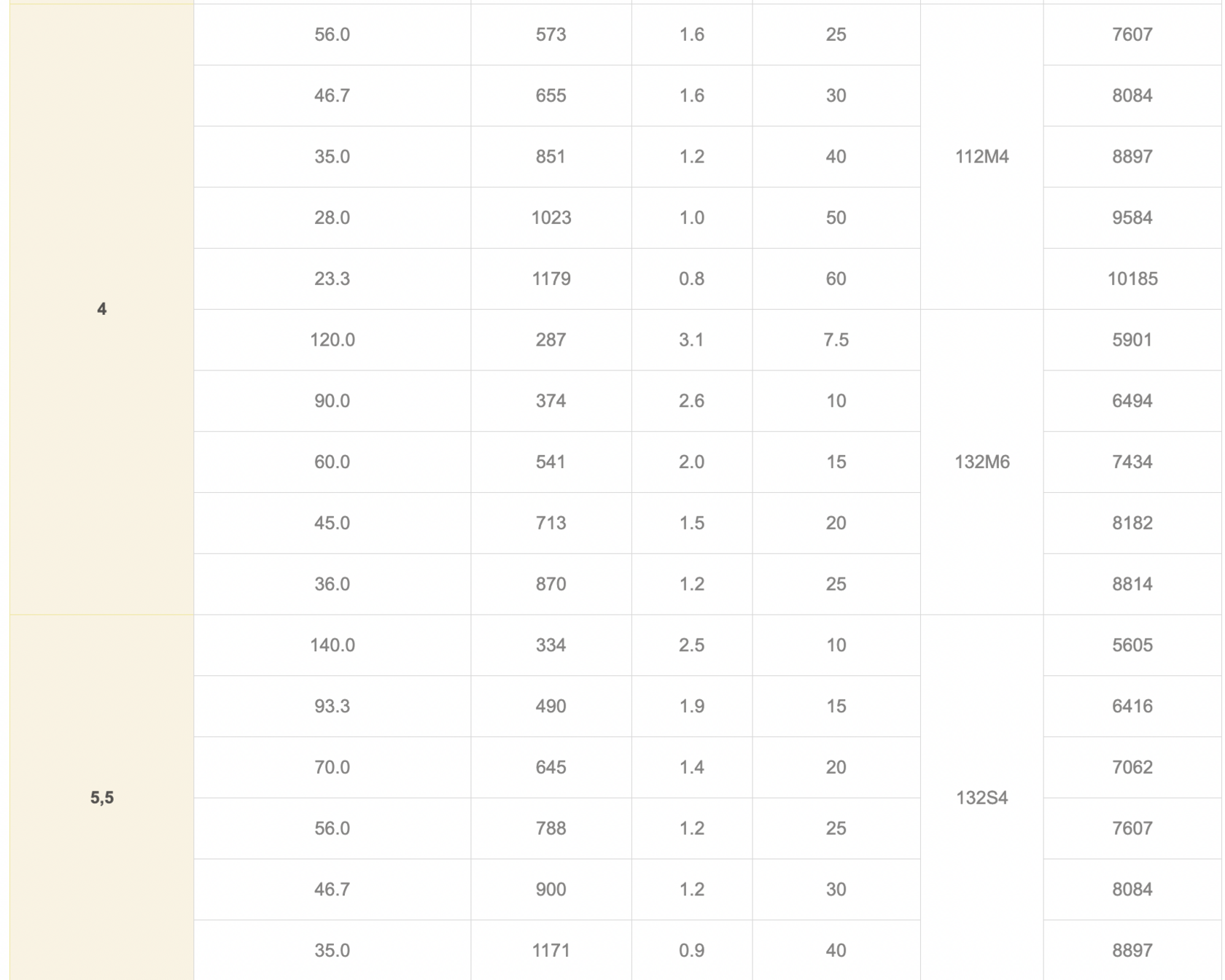

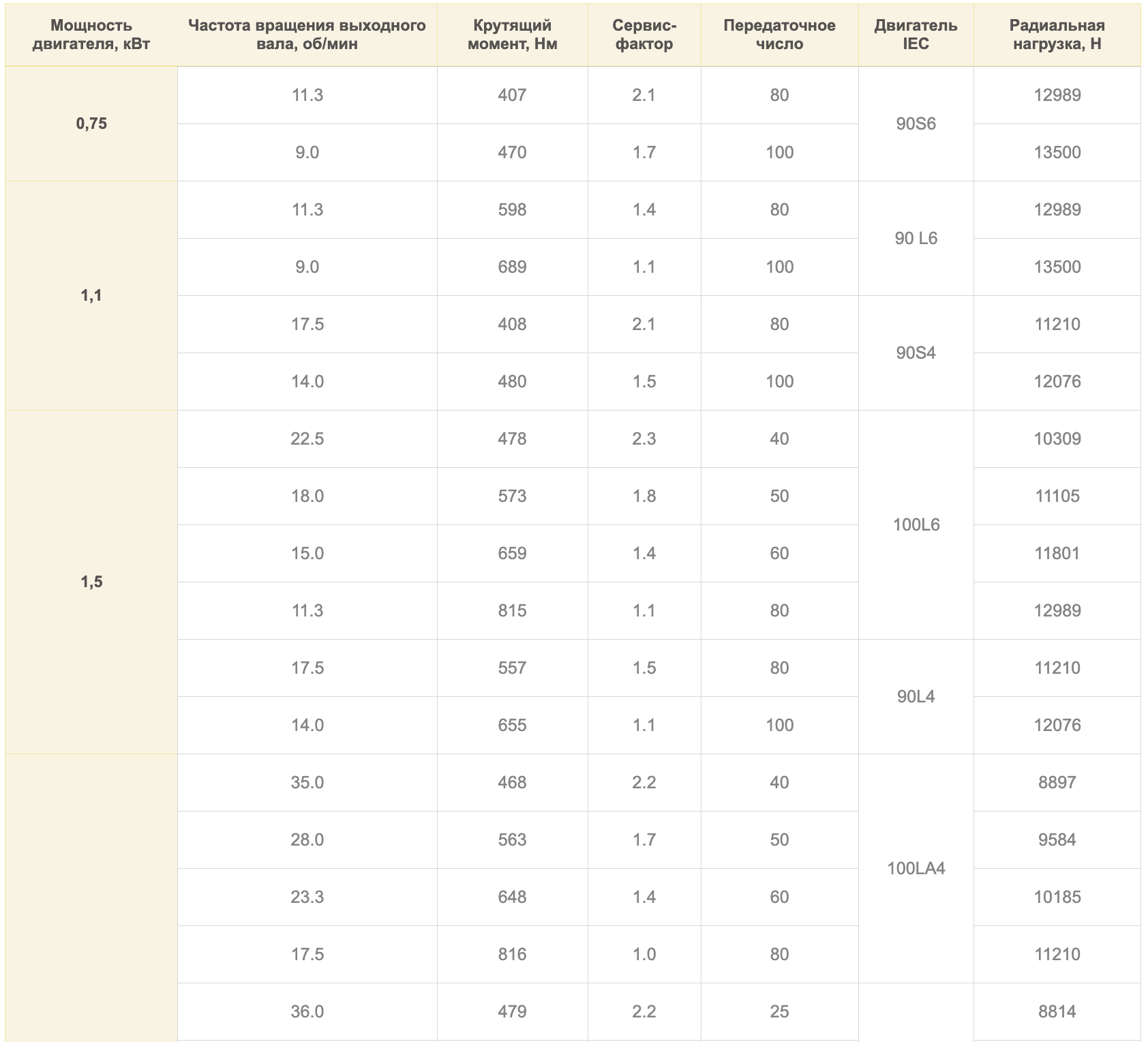

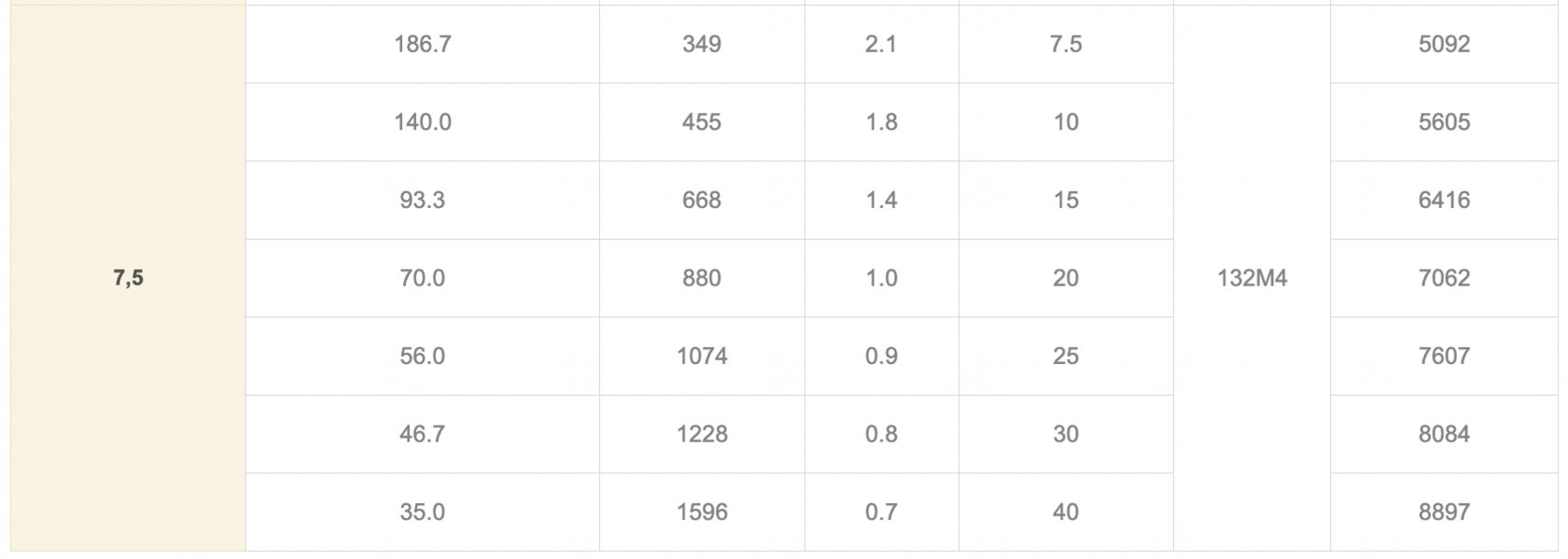

Технические характеристики
