Редуктор 4Ч-63А
Червячный одноступенчатый редуктор 4Ч-63А универсального назначения – эффективное решение, которое используется для изменения крутящих моментов и частоты вращения компонентов приводных машин и механизмов согласно ГОСТ16162-93. Данное оборудование характеризуется неприхотливостью и надежностью.
Червячные редукторы 4Ч-63А изготавливаются только в необдуваемом исполнении (без вентилятора) для дальнейшего использования в условиях переменных нагрузок, однонаправленных или реверсивных. Допускается работа в основных повторно-кратковременных режимах с периодическими остановками ПВ < = 40%, частотой включения и остановок f < = 60, циклом работы Т < = 1 мин. Также возможна эксплуатация с постоянной нагрузкой в непрерывном режиме с продолжительностью включения в диапазоне 40-100%, циклом работы до 24 ч/сут.
По вопросам подбора и покупки оборудования обращайтесь к менеджерам ТД «ТехПривод».
Червячные редукторы 4Ч-63А изготавливаются только в необдуваемом исполнении (без вентилятора) для дальнейшего использования в условиях переменных нагрузок, однонаправленных или реверсивных. Допускается работа в основных повторно-кратковременных режимах с периодическими остановками ПВ < = 40%, частотой включения и остановок f < = 60, циклом работы Т < = 1 мин. Также возможна эксплуатация с постоянной нагрузкой в непрерывном режиме с продолжительностью включения в диапазоне 40-100%, циклом работы до 24 ч/сут.
По вопросам подбора и покупки оборудования обращайтесь к менеджерам ТД «ТехПривод».

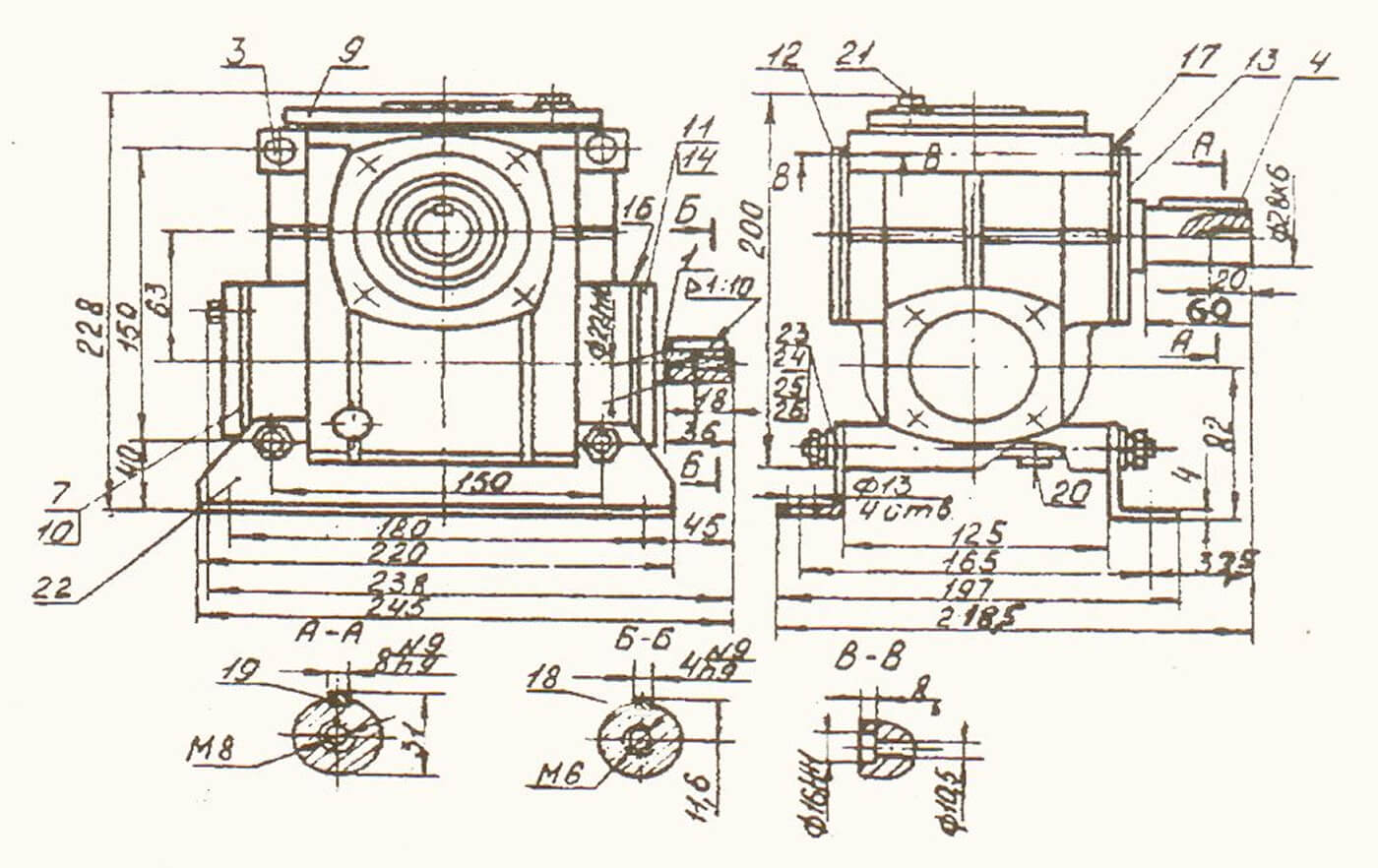

Габаритные и присоединительные размеры
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 4Ч-63А-31, 5-51-1110 У2 ТУ УЗ.26-00224828-338-96, где4 – порядковый номер модернизации конструкции редуктора;
- Ч– тип редуктора – червячный одноступенчатый;
- 63– межосевое расстояние в мм.;
- А – отличительный индекс оборудования;
- 31,5– номинальное передаточное число;

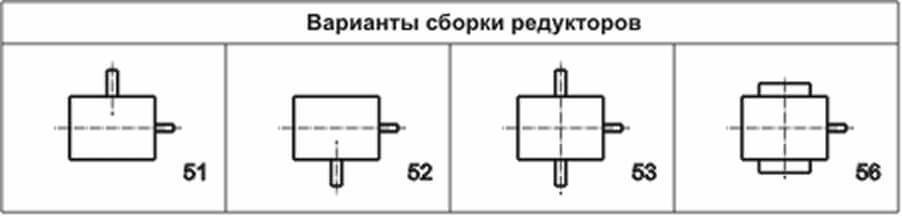

- 51– исполнение по варианту сборки по ГОСТ 20373-94;

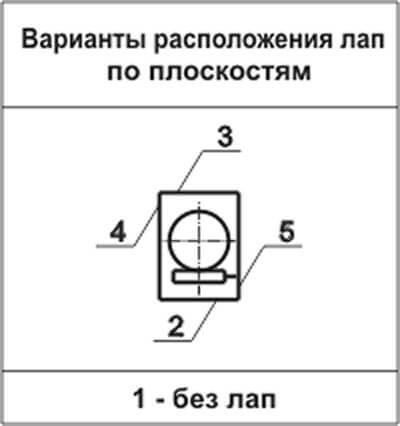

- 1110– исполнение по способу монтажа по ГОСТ 30164-94;
- У2 –климатический вариант исполнения и категория по ГОСТ 15150-69.
Условия применения редуктора 4Ч-63A:
Тип нагрузки: постоянная и переменная, однонаправленная или реверсивная.Продолжительность работы: длительная либо с остановками, до 24 час/сутки.
Вал вращается в обе стороны с частотой не более 1500 об/мин.
Атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3.
Климатические варианты исполнения: У и Т категории 1-3, а также УХЛ и О категорий 4 согласно ГОСТ 15150-69.

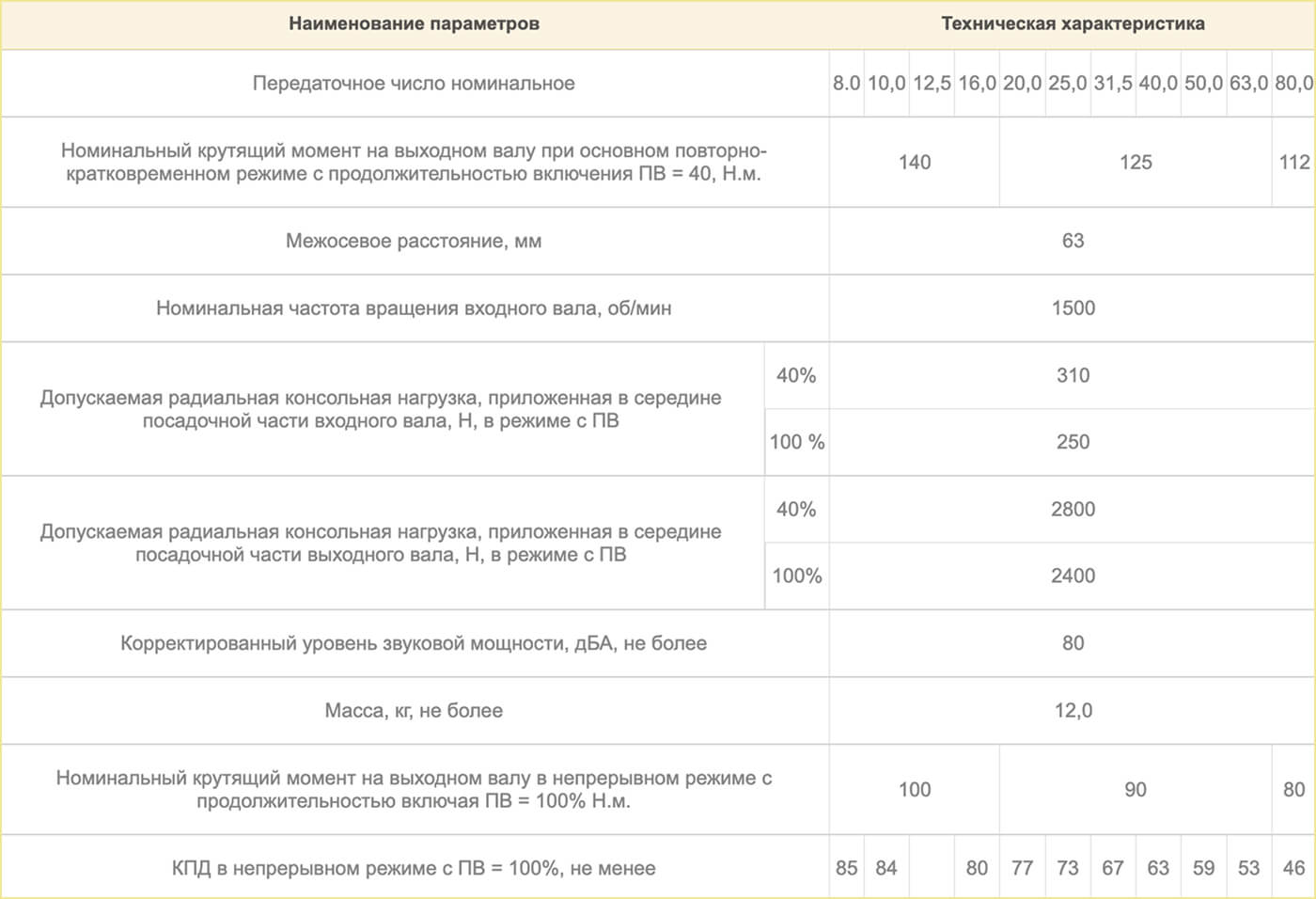

Показатели надежности при нагрузках, приведенных ниже в таблице:
Установленная безотказная наработка не менее 800 ч;Полный средний срок службы не менее 5,5 лет;
Полный 90%-ый ресурс передачи не менее 20 000 ч;
Полный 90%-ый ресурс подшипников не менее 5 000ч.
