Планетарный мотор-редуктор SPN00

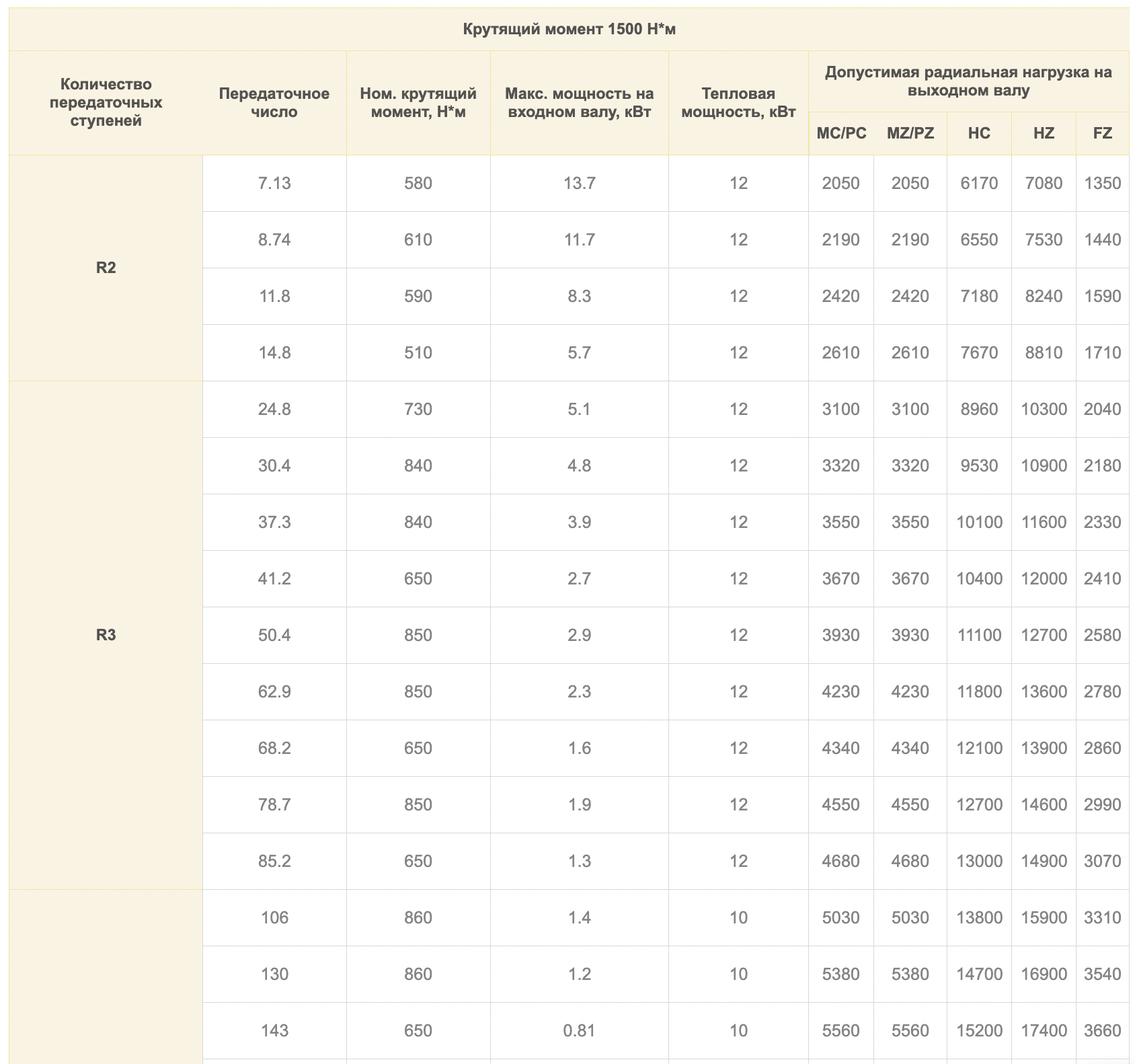

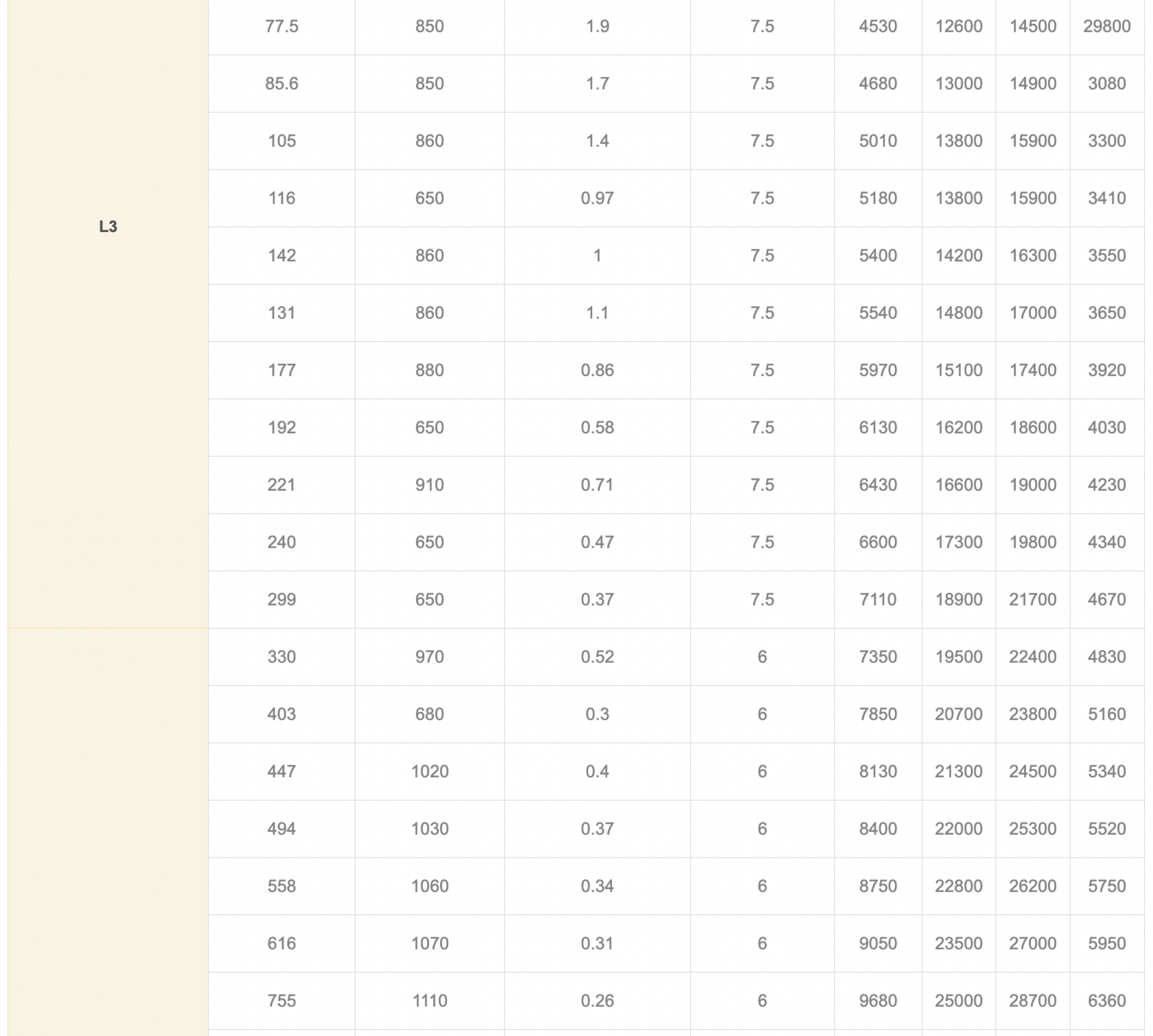

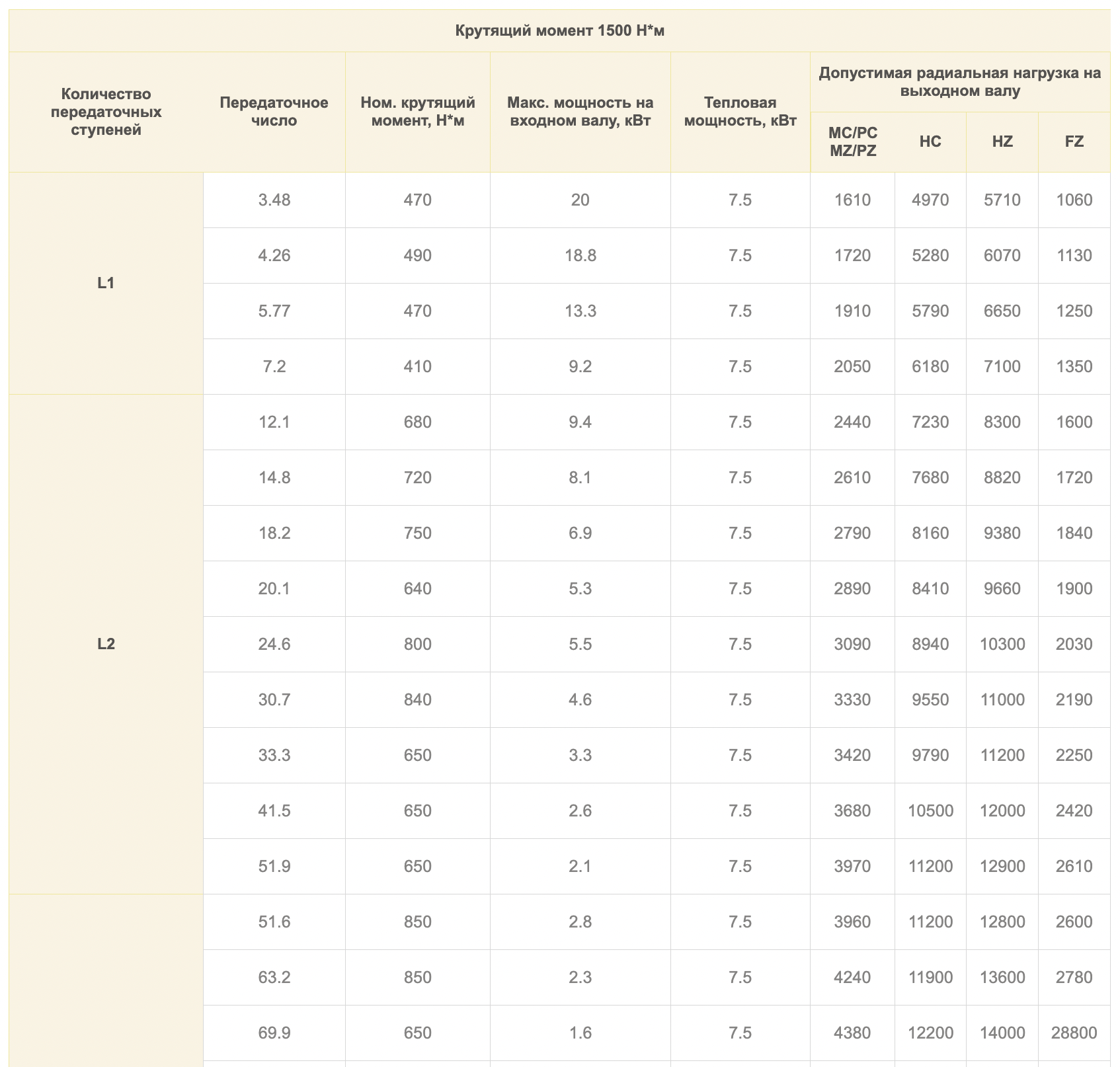

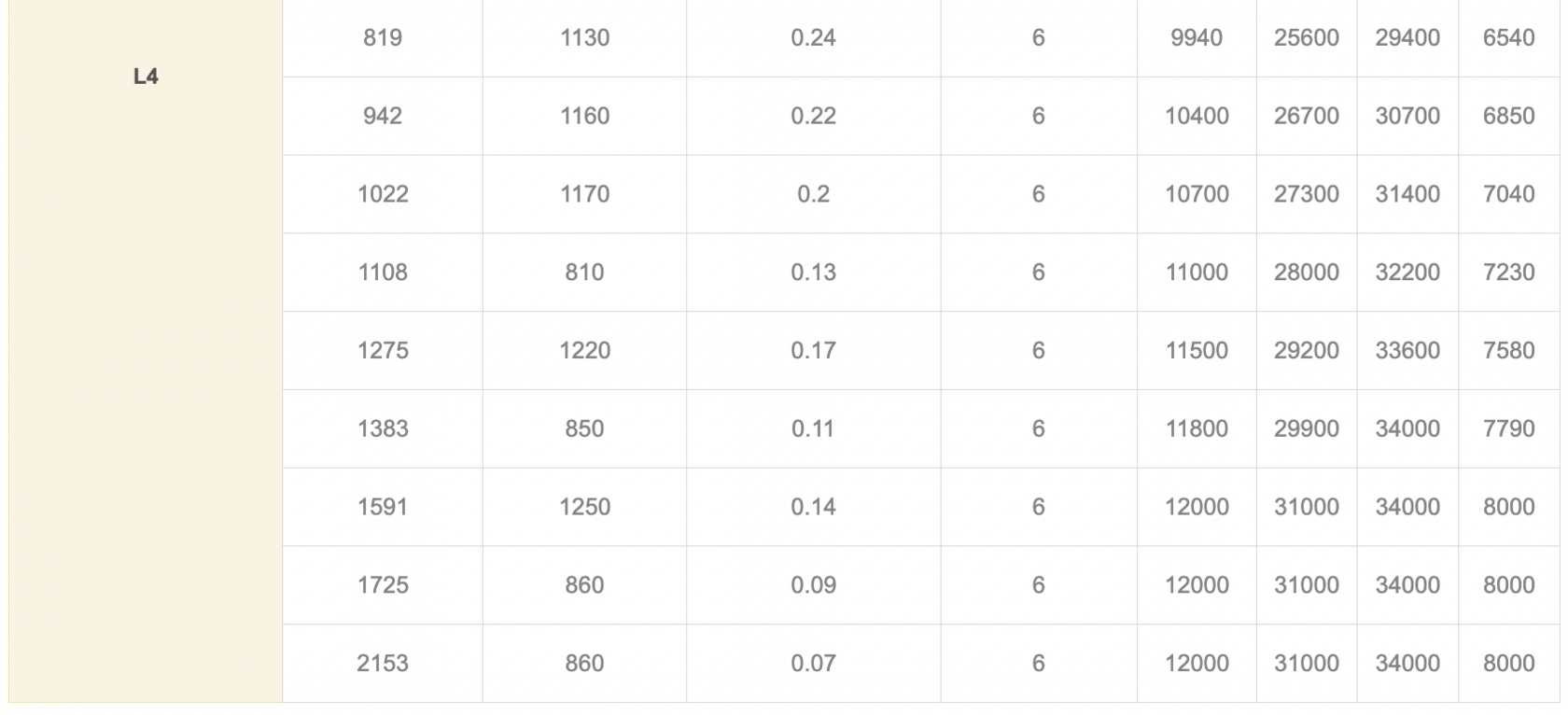

Планетарный мотор-редуктор SPN00 комплектуется электродвигателем стандарта IEC и может иметь 1-4 передаточные ступени. Фактические передаточные числа в соосном исполнении L: 3,48 – 2692; в угловом исполнении R: 7,13 – 766. Максимальный крутящий момент – 1200 Н*м.

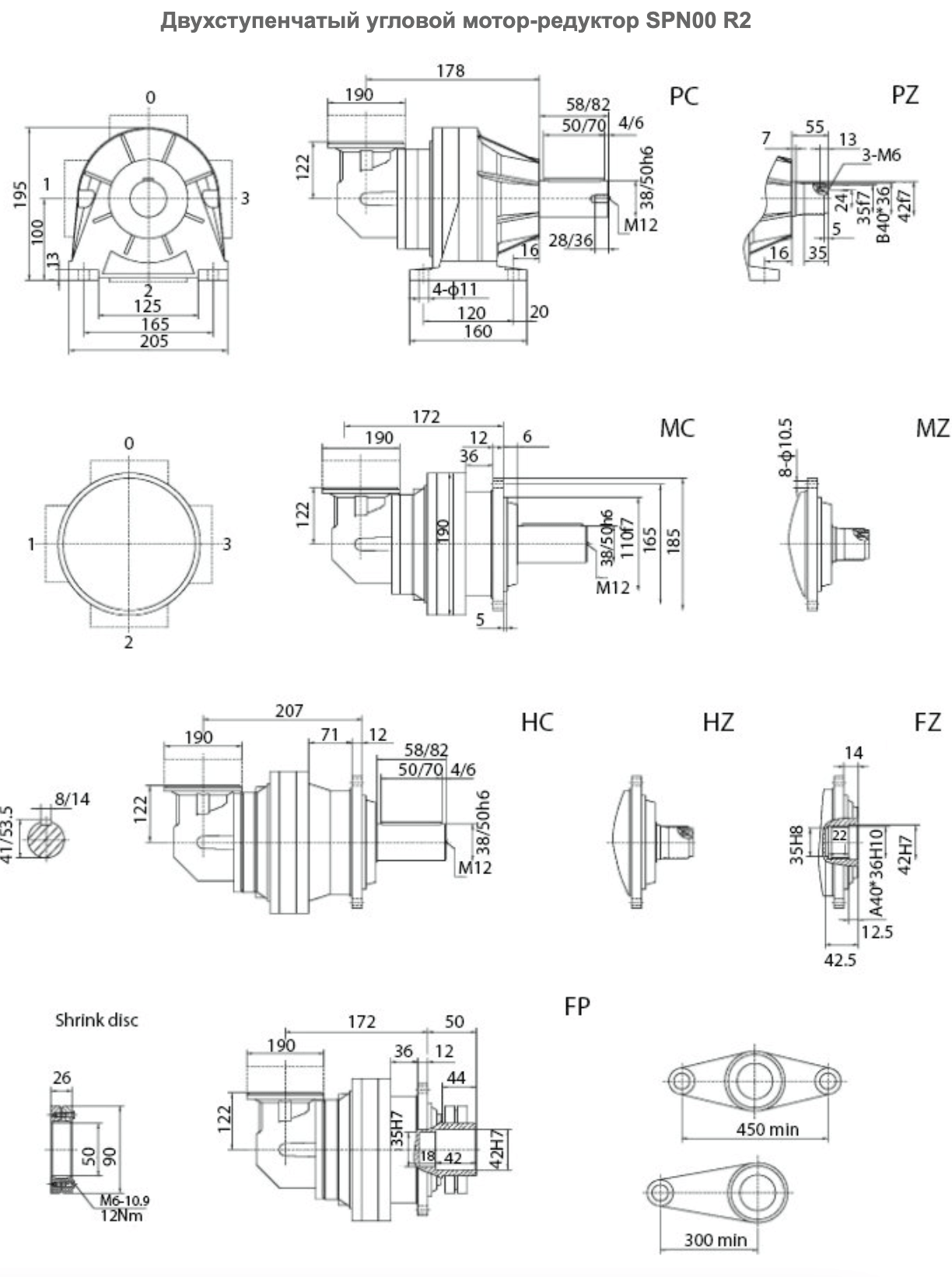

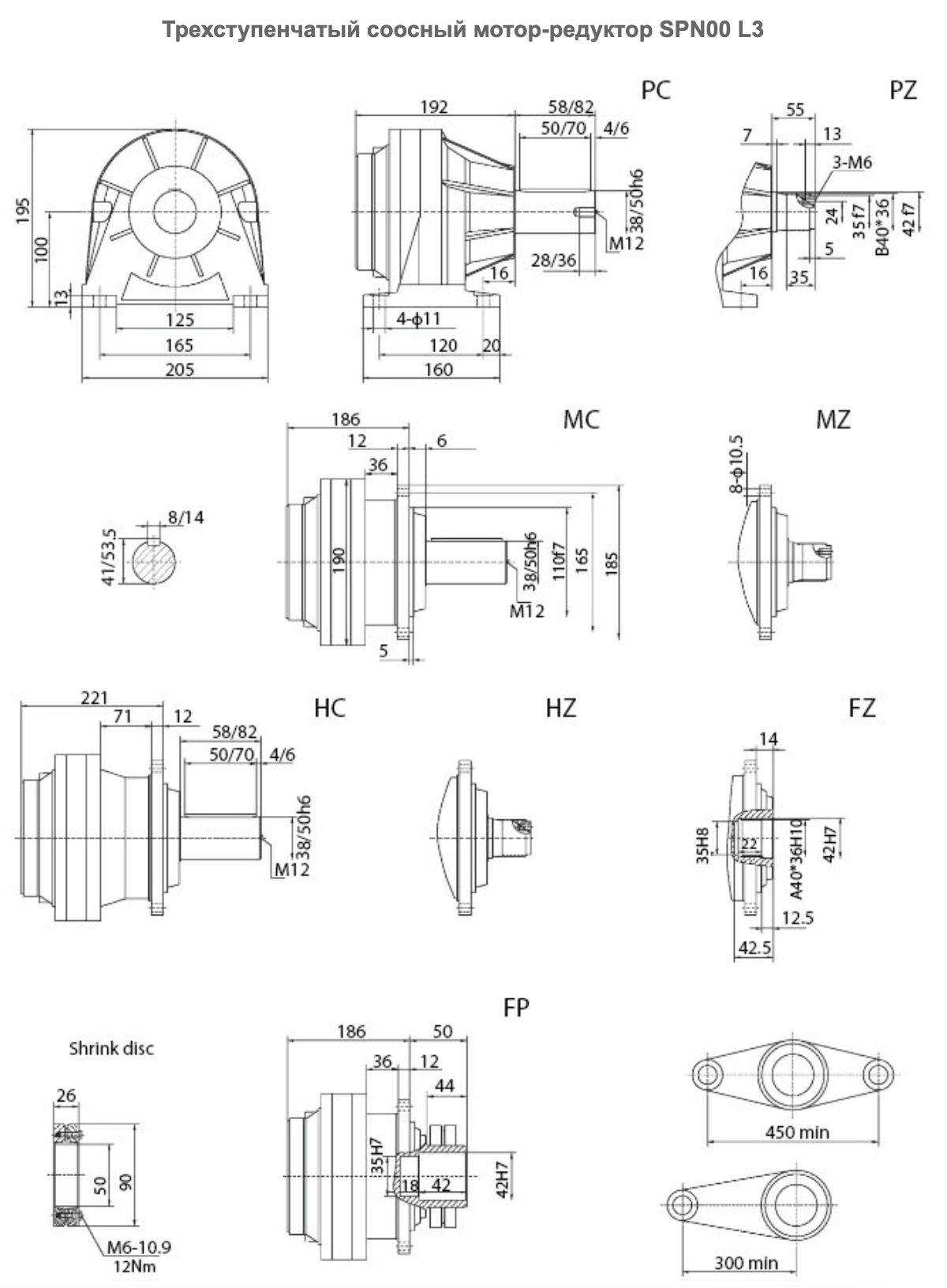

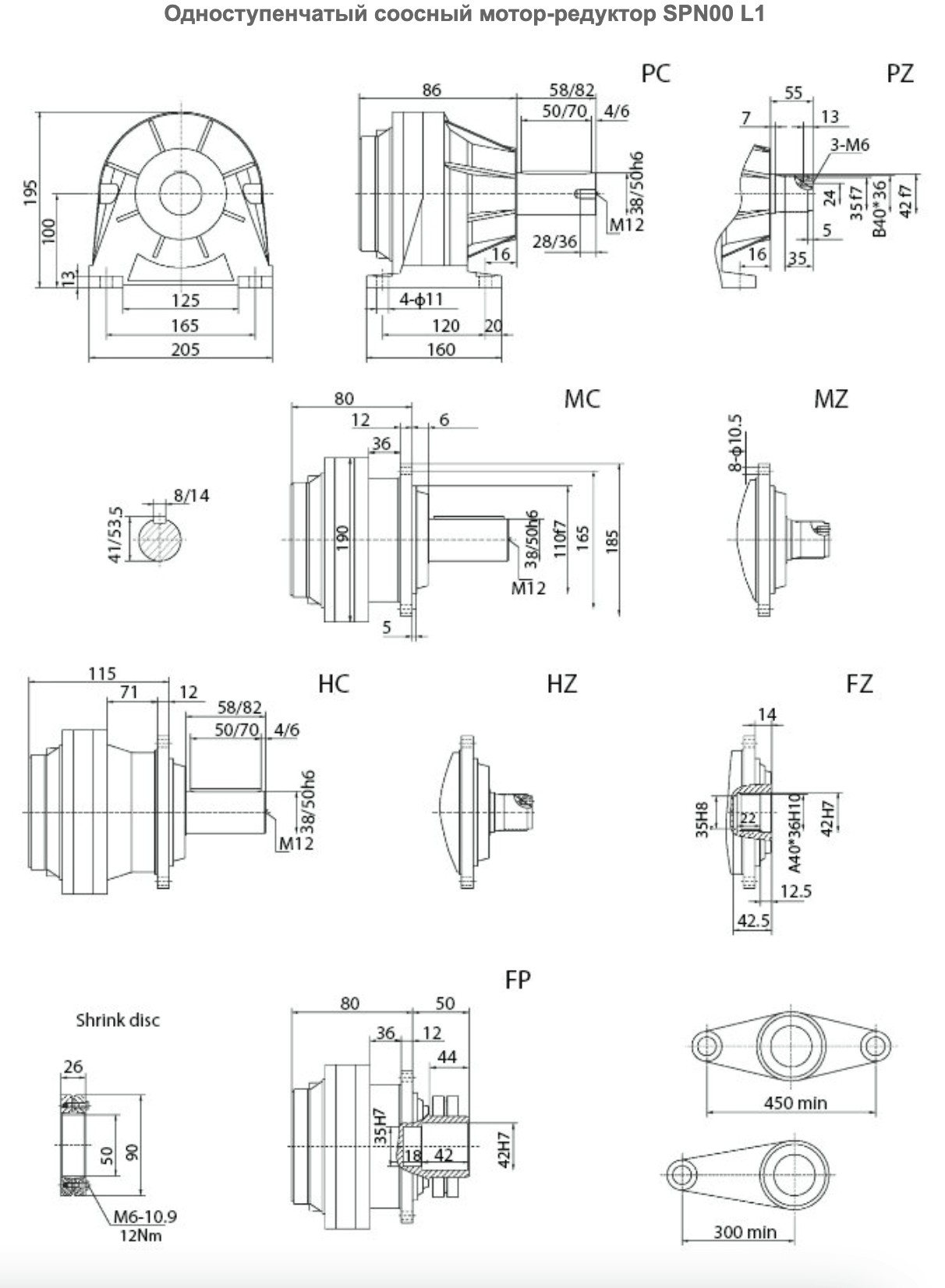

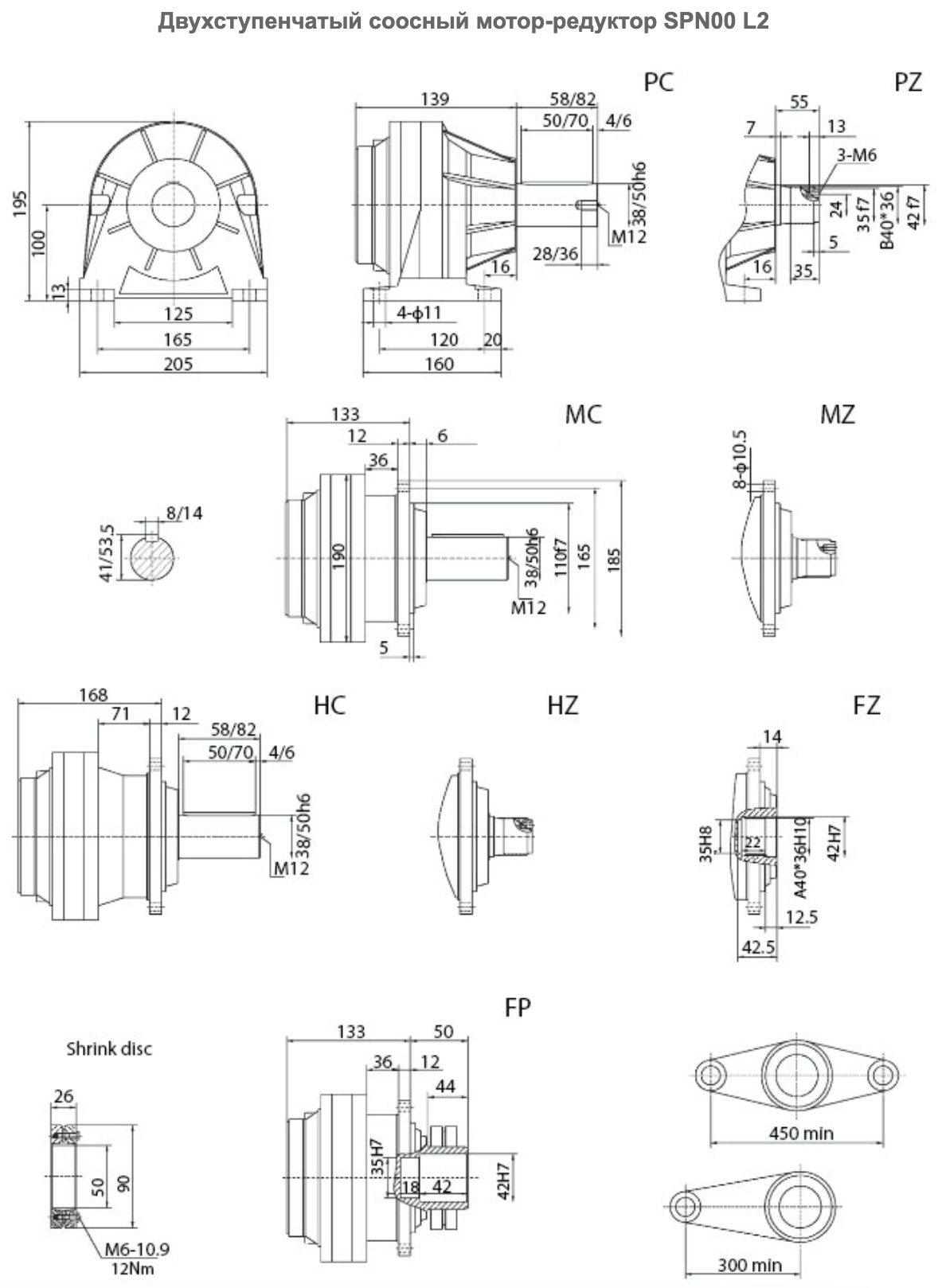

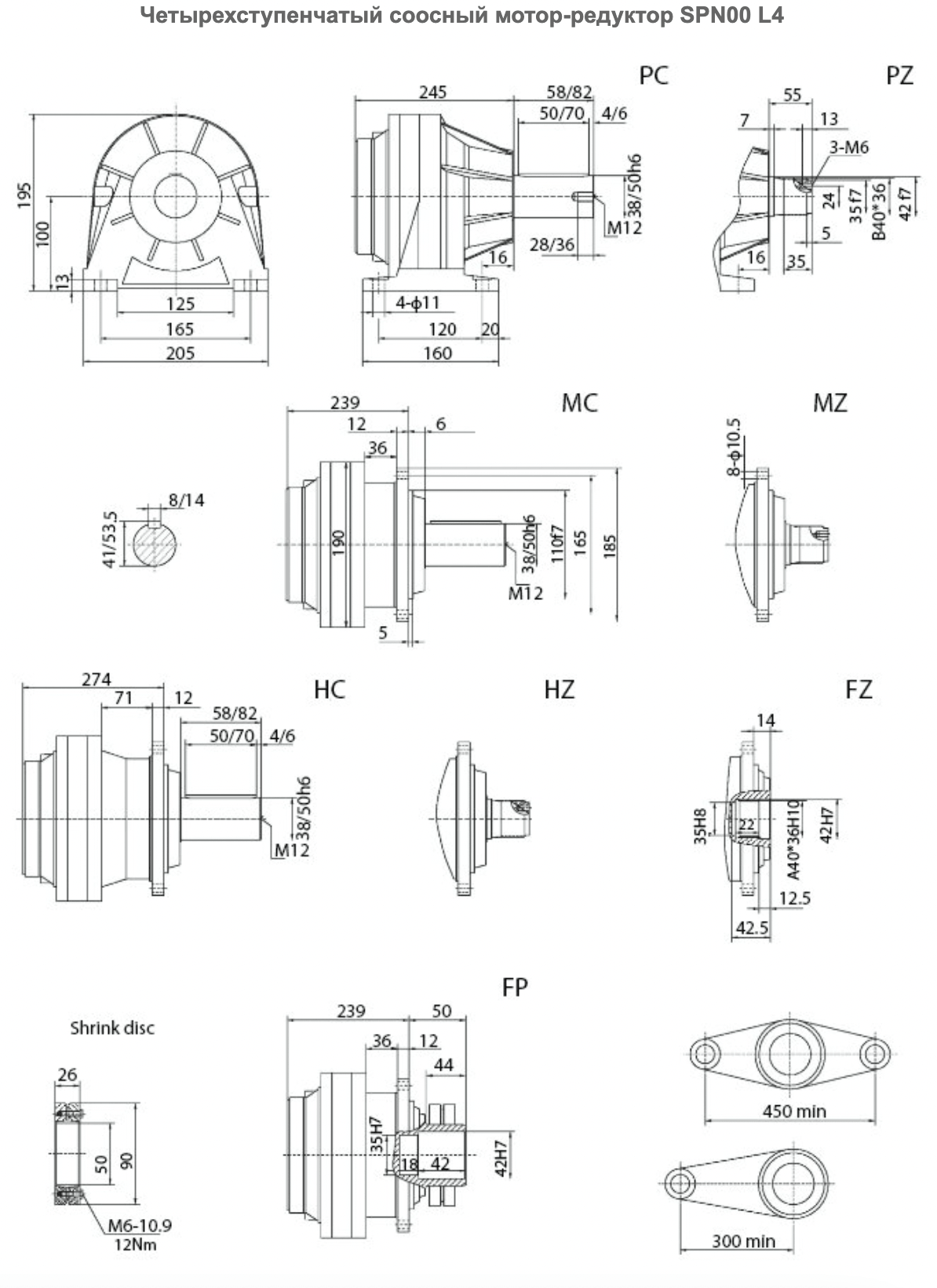

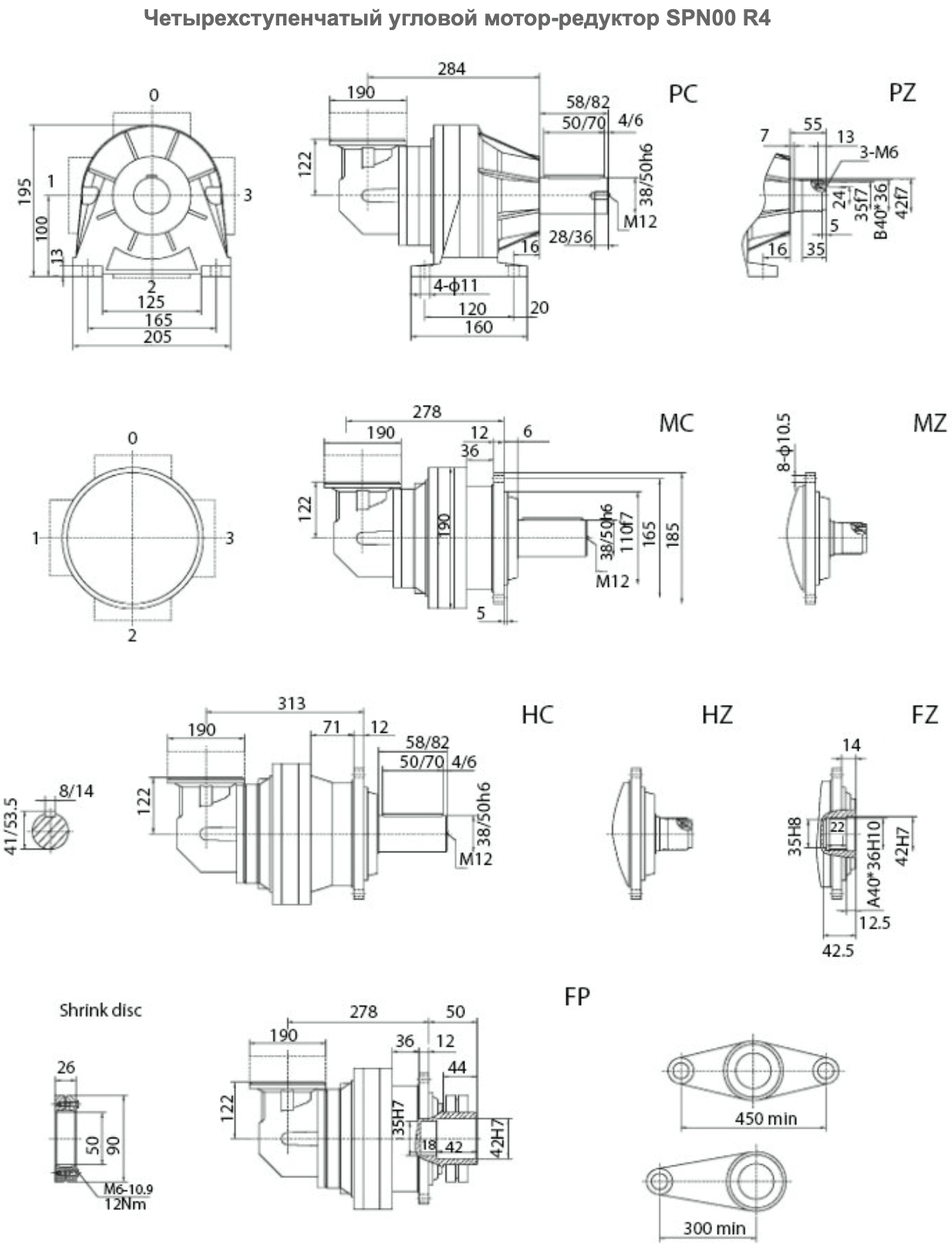

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 00 L 3 240 PZ D100 A W

• SPN - мотор-редуктор планетарный
• 00 - типоразмер
• L - исполнение (L - соосный; R - угловой)
• 3 - количество ступеней
• 240 - передаточное число
• PZ - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
