Червячный мотор-редуктор NMRV 030
Одноступенчатый червячный мотор-редуктор NMRV 030 развивает крутящий момент до 24 Нм. Фактические передаточные числа: от 5 до 80. В состав мотор-редуктора входит трехфазный асинхронный двигатель стандарта IEC мощностью 0,06 — 0,37 кВт. Привод может комплектоваться реактивной штангой, выходным фланцем, двухсторонним выходным валом.
Материалы деталей:
Корпус и фланцы - алюминий, червяк - сталь, венец червячного колеса - бронза.
Тип смазки: синтетическая ISO VG 320.
Вес: 1,2 кг.
Схема типового обозначения
NMRV - 030 - 10 - 280 - 0,37 - B2
Материалы деталей:
Корпус и фланцы - алюминий, червяк - сталь, венец червячного колеса - бронза.
Тип смазки: синтетическая ISO VG 320.
Вес: 1,2 кг.
Схема типового обозначения
NMRV - 030 - 10 - 280 - 0,37 - B2
- NMRV - мотор-редуктор червячный
- 030 - типоразмер (межосевое расстояние, мм)
- 10 - передаточное число
- 280 - скорость вращения выходного вала, об/мин
- 0,37 - мощность электродвигателя, кВт
- B2 - монтажное положение
Габаритные и присоединительные размеры

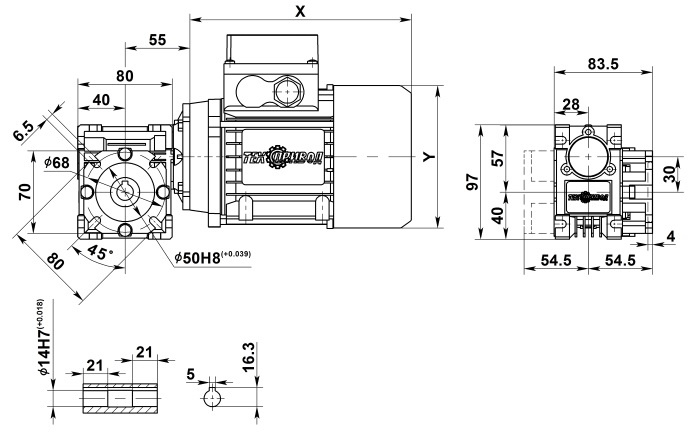

NMRV 030

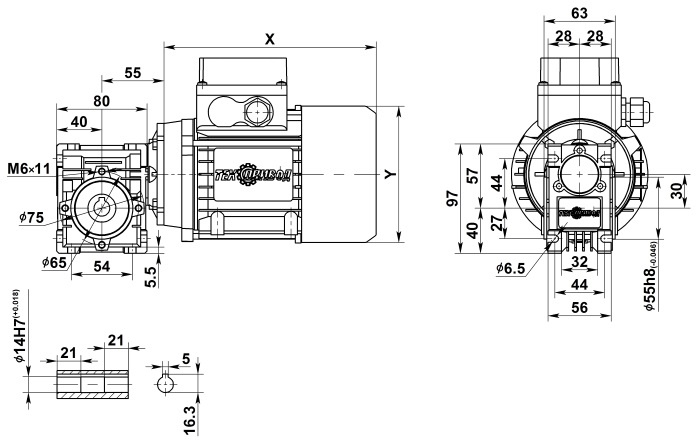

NMRV 030 с выходным фланцем

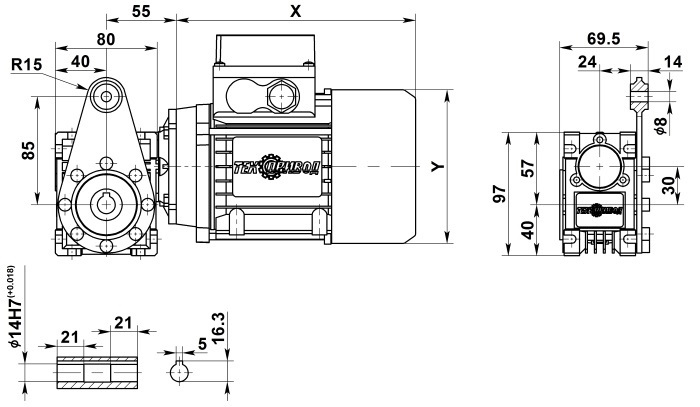

NMRV 030 с реактивной штангой
Монтажные позиции

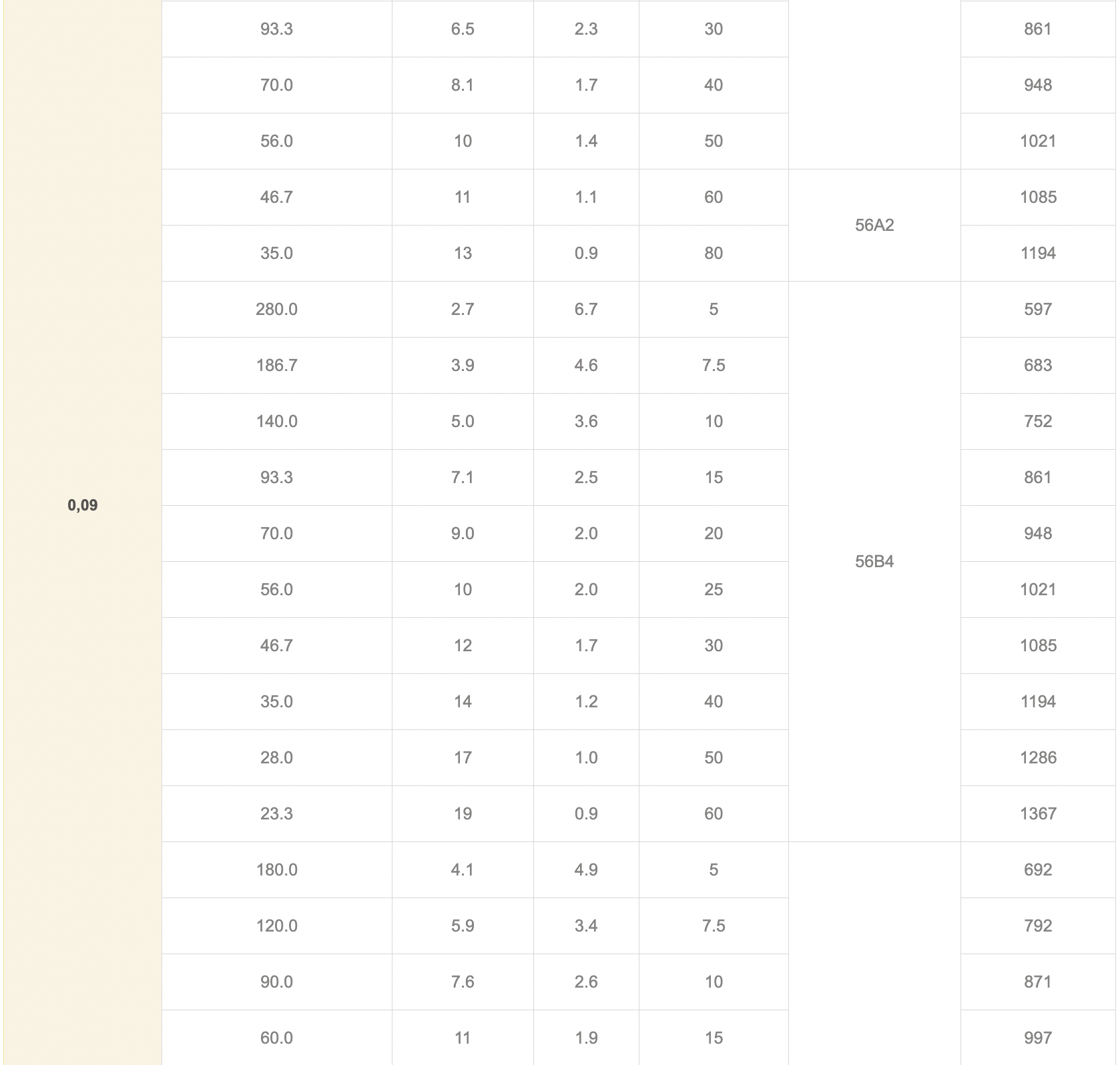

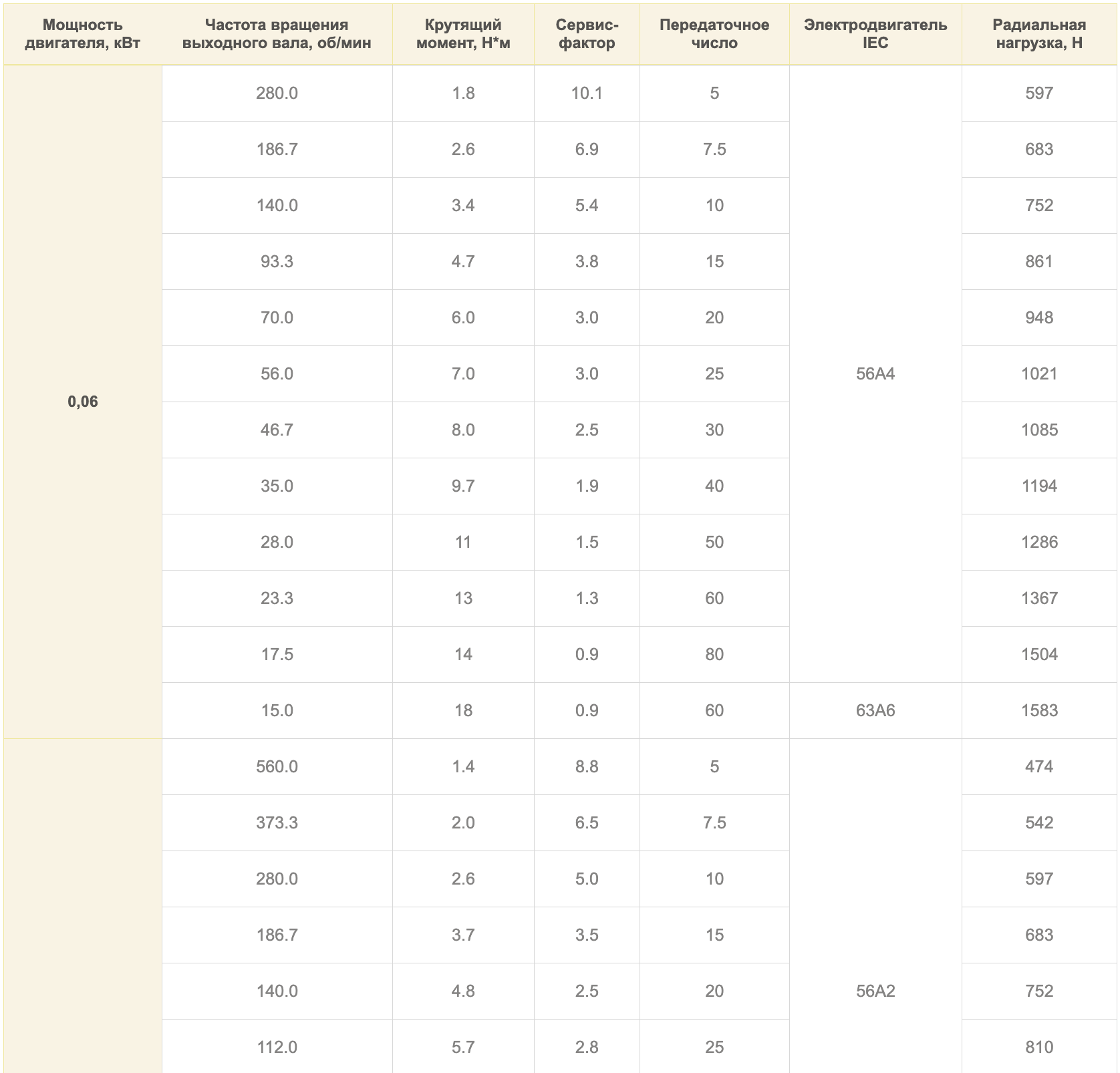

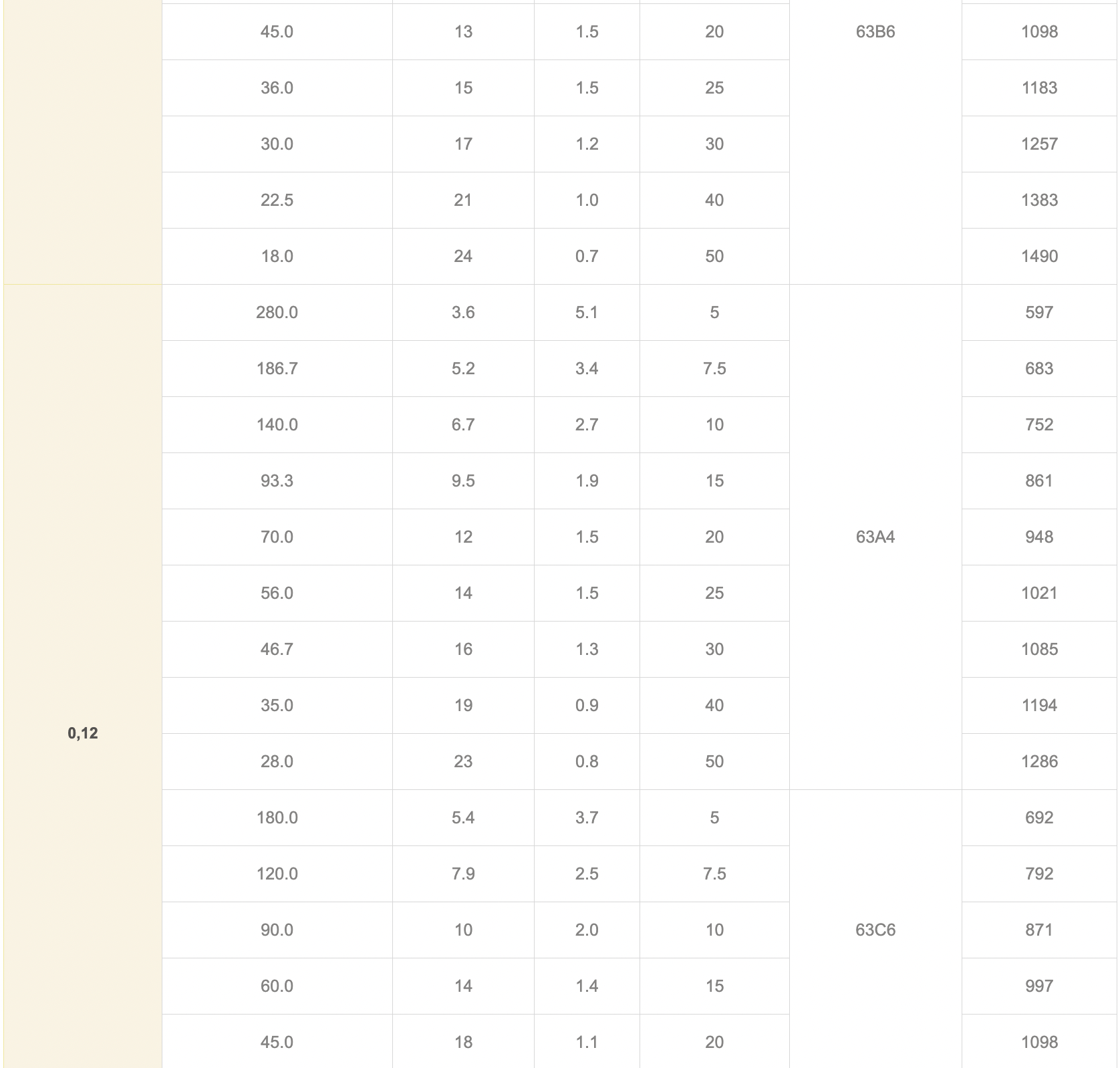

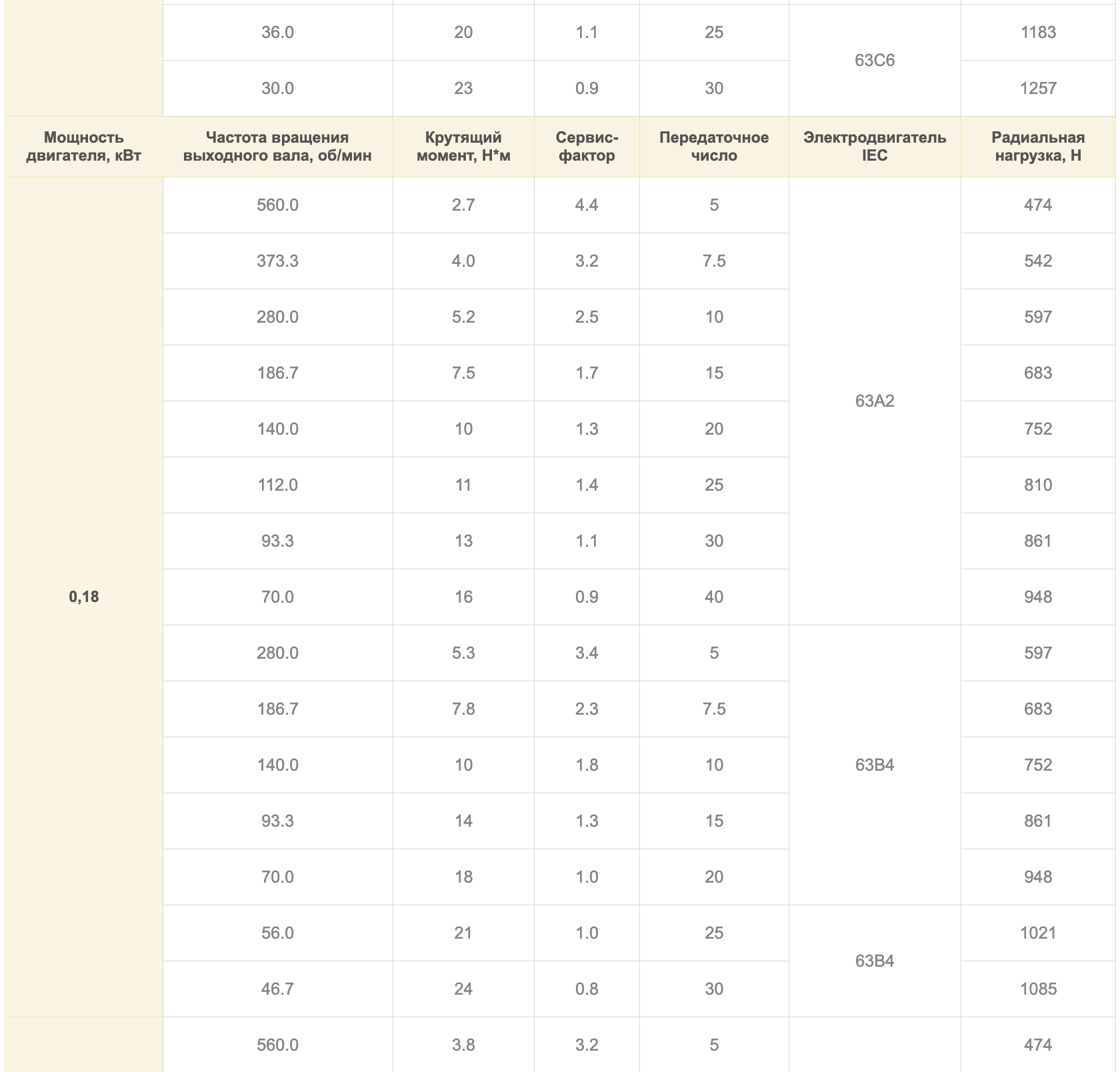

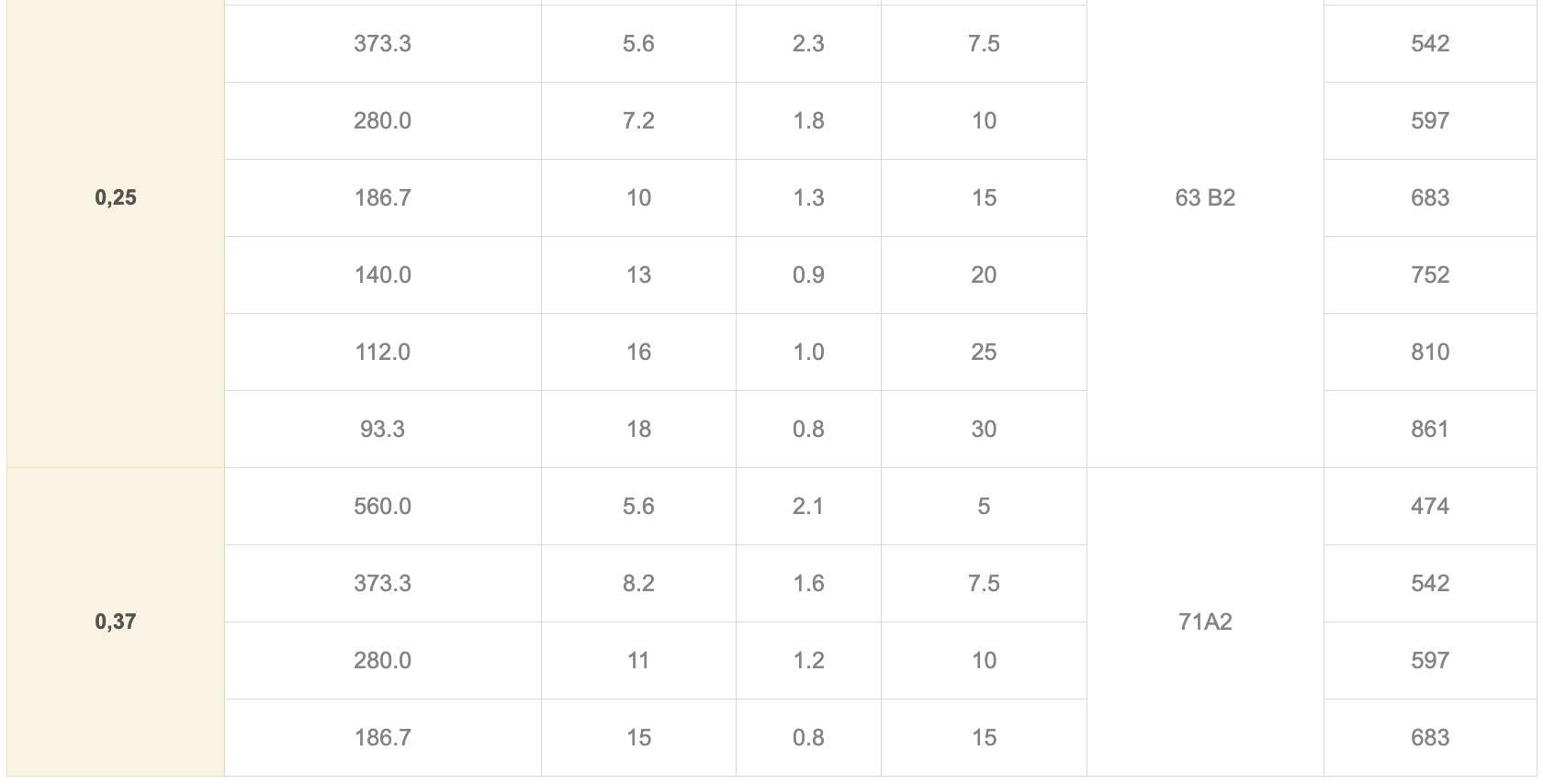

Технические характеристики
