Редуктор NRV 110
Одноступенчатый редуктор NRV 110 производится компанией Supror с использованием итальянских комплектующих. В компактный корпус агрегата заключена червячная пара, обеспечивающая передаточные числа в диапазоне от 7,5 до 100. Дополнительные опции: выходной фланец, реактивная штанга, двухсторонние валы.
Материалы деталей:
корпус — чугун марки G200
червяк — сталь
зубчатый венец — бронза
Схема типового обозначения
NRV - 110 - 5 - B3
NRV - редуктор червячный
110 - типоразмер (межосевое расстояние, мм)
5 - передаточное число
B3 - монтажное положение
Материалы деталей:
корпус — чугун марки G200
червяк — сталь
зубчатый венец — бронза
Схема типового обозначения
NRV - 110 - 5 - B3
NRV - редуктор червячный
110 - типоразмер (межосевое расстояние, мм)
5 - передаточное число
B3 - монтажное положение
Монтажное исполнение
Монтажные позиции

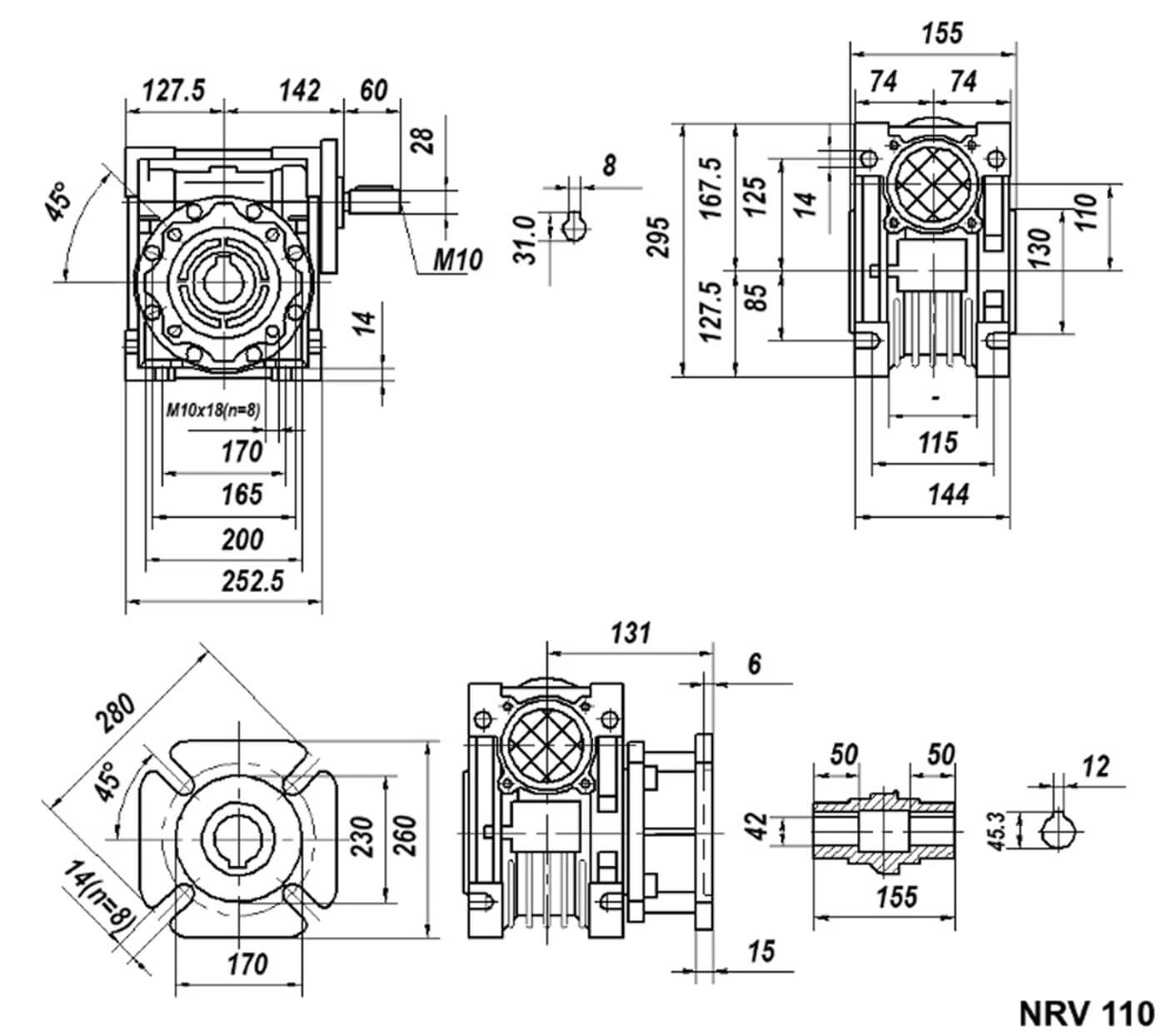

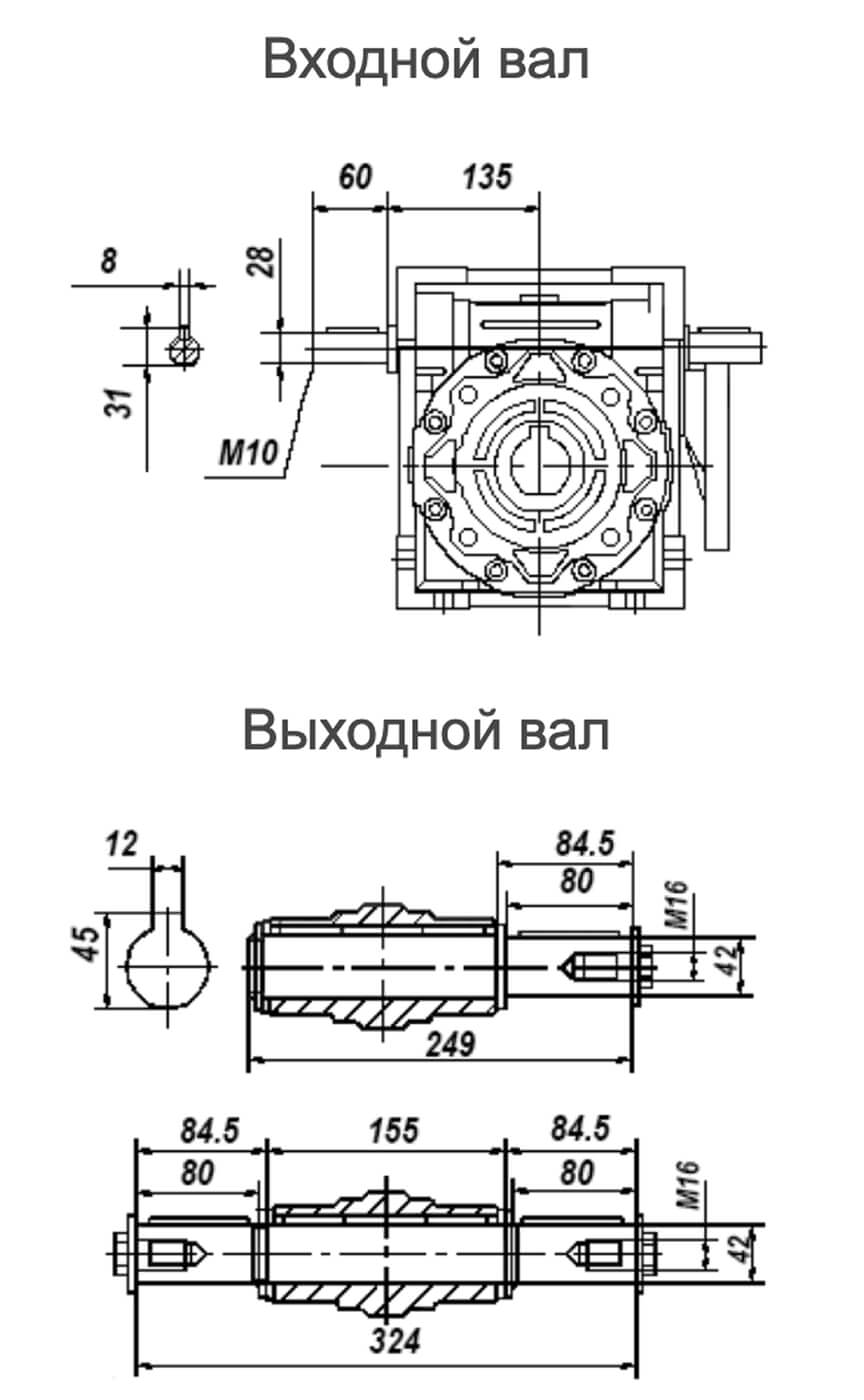

Габаритные и присоединительные размеры

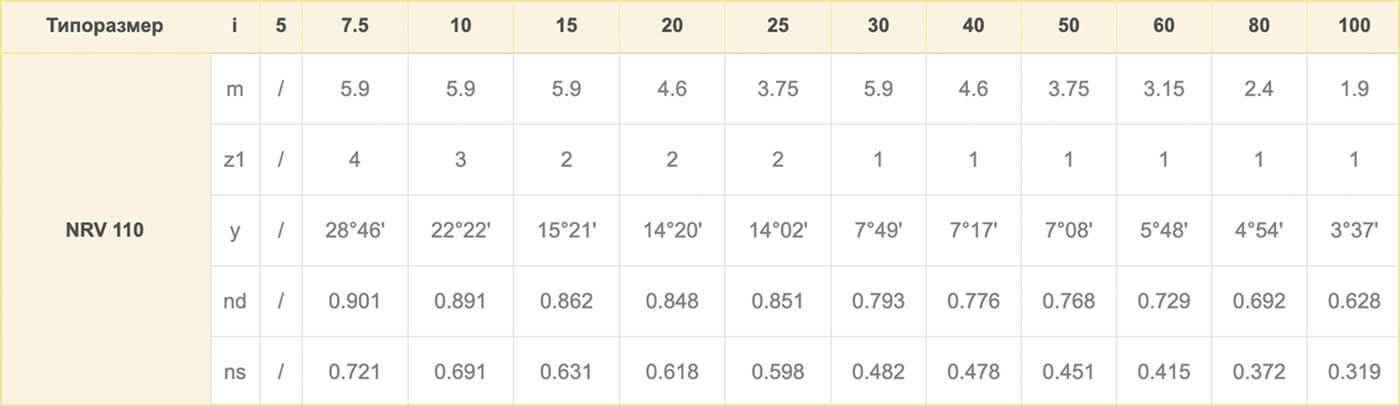

Параметры зацепления червячной пары

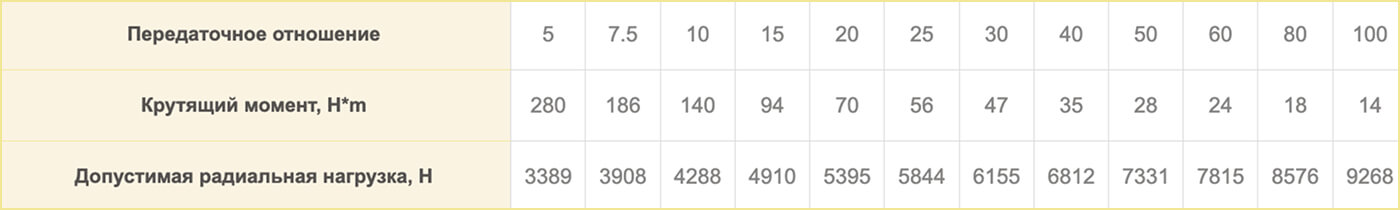

Допускаемая радиальная консольная нагрузка на выходном валу
