Цилиндрическая редукторная ступень PC063
Цилиндрическая редукторная ступень PC063 устанавливается на мотор-редуктор или электродвигатель и служит для увеличения крутящего момента с одновременным понижением скорости вращения выходного вала привода. Передаточное отношение – 3. Допустимая мощность двигателя: 0.12 – 0.18 кВт. Способ монтажа – фланцы B5 (входной) и B14 (выходной). Корпус ступени PC063 изготовлен из алюминиевого сплава. Объем заливаемого масла – 0.18 л.
Схема типового обозначения
PC - 063 - 3 - 63B5/71B14
Схема типового обозначения
PC - 063 - 3 - 63B5/71B14
- PC - тип цилиндрической редукторной ступени
- 063 - типоразмер
- 3 - передаточное число
- 63B5 - габарит входного фланца ступени
- 71B14 - габарит выходного фланца ступени

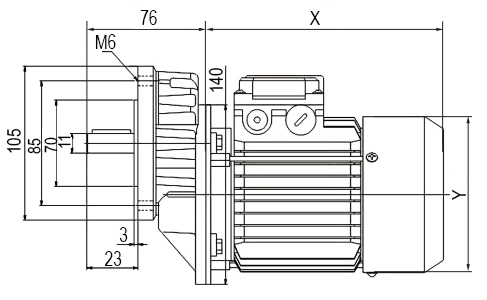

Присоединительные размеры ступени PC063

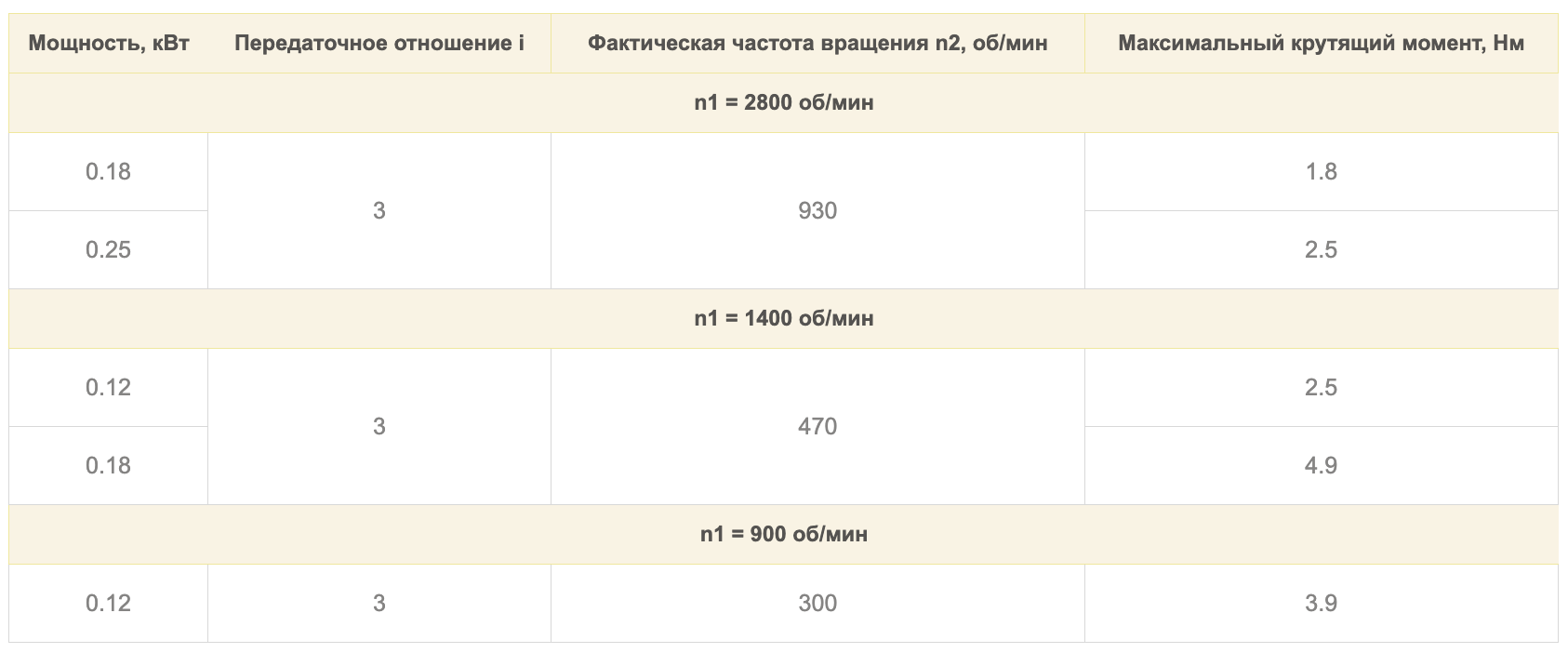

Технические характеристики
