Планетарный мотор-редуктор SPN01

Планетарный мотор-редуктор SPN01 отличается большим количеством модификаций и вариантов компоновки. Агрегат может иметь соосное или угловое исполнение, комплектоваться шлицевым и полым шлицевым валом, валом со шпонкой, валом для обжимного диска. Число передаточных ступеней — от 1 до 4. Номинальный крутящий момент мотор-редуктора составляет 1750 Н*м, максимальный — 2100 Н*м.

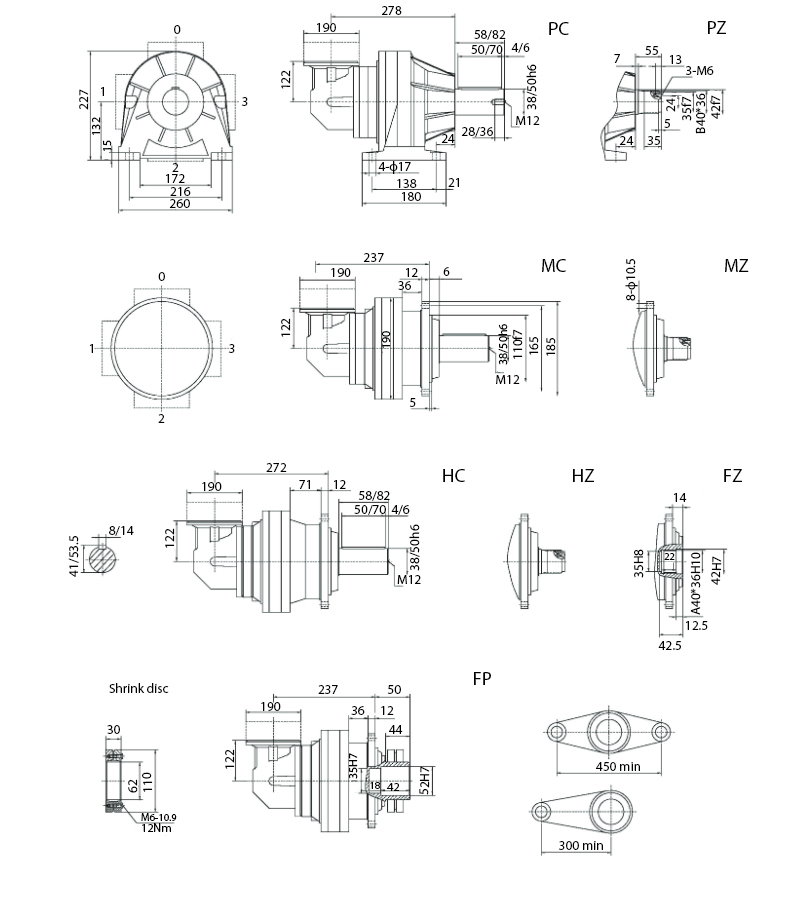

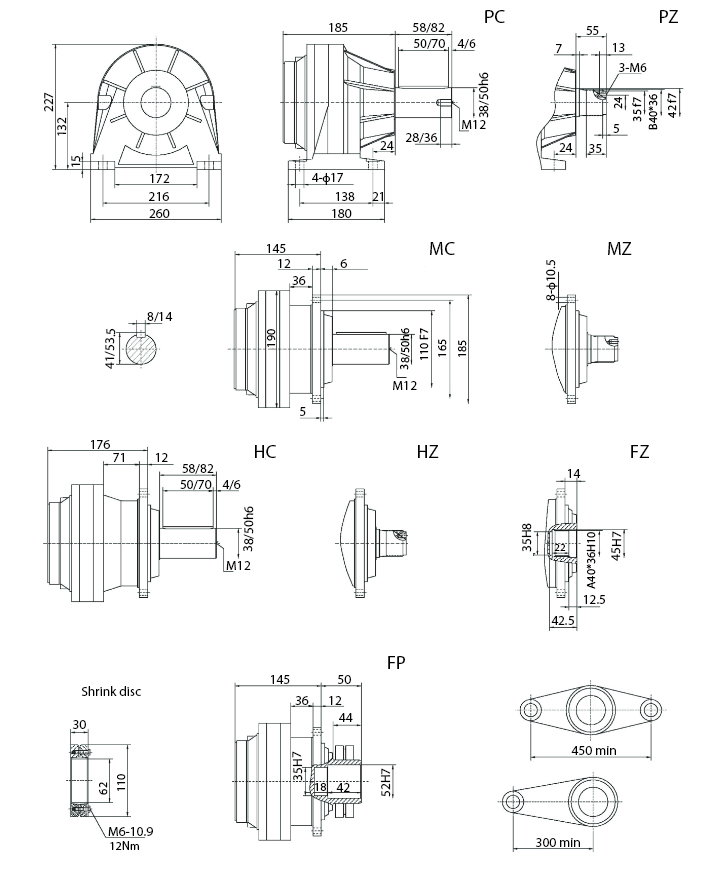

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 01 R 2 18.5 HC D100 A W

• SPN - мотор-редуктор планетарный
• 01 - типоразмер
• R - исполнение (L - соосный; R - угловой)
• 2 - количество ступеней
• 18.5 - передаточное число
• HC - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
