Коническо-цилиндрический мотор-редуктор K57
Коническо-цилиндрический мотор-редуктор K57 состоит из трехступенчатого редуктора с промежуточной конической зубчатой передачей и трехфазного электродвигателя ABLE, АИР, XINRUI или SIEMENS мощностью до 5,5 кВт. Корпус редуктора изготовлен из чугуна методом литья. Максимальный крутящий момент составляет 200 Нм. Диапазон передаточных чисел: 6,57 — 906.
Варианты исполнения:
K57 - лапы / цельный вал
KF57 - фланец / цельный вал
KA57 - лапы / полый вал
KA57B - корпус B / лапы / полый вал
KAF57 - фланец / полый вал
Пример условного обозначения в заказе
KA57 - 17,57 - 80 - 2,2 - M2
Варианты исполнения:
K57 - лапы / цельный вал
KF57 - фланец / цельный вал
KA57 - лапы / полый вал
KA57B - корпус B / лапы / полый вал
KAF57 - фланец / полый вал
Пример условного обозначения в заказе
KA57 - 17,57 - 80 - 2,2 - M2
- KA - коническо-цилиндрический мотор-редуктор с полым валом
- 57 - межосевое расстояние, мм
- 17,57 - передаточное число
- 80 - частота вращения выходного вала, об/мин
- 2,2 - мощность электродвигателя, кВт
- M2 - монтажная позиция

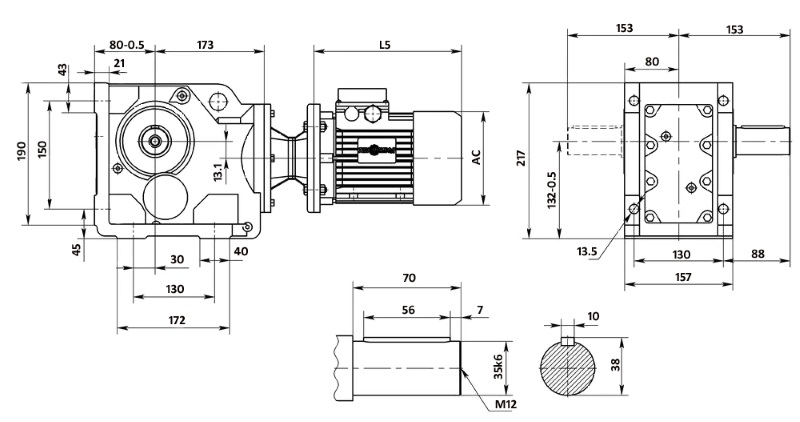

Мотор-редуктор K57
Исполнение на лапах с цельным выходным валом

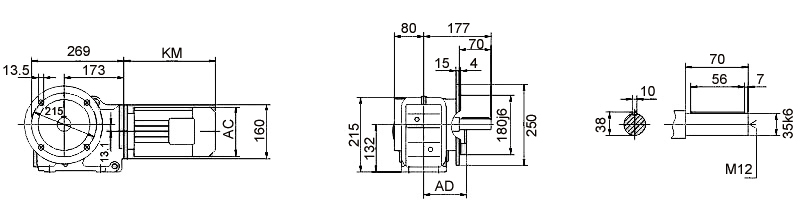

Мотор-редуктор KF57
Исполнение с фланцем и цельным выходным валом

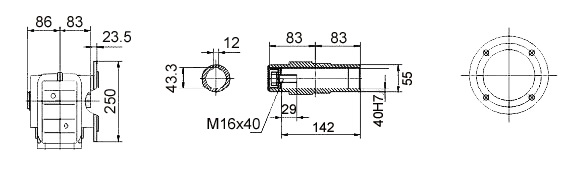

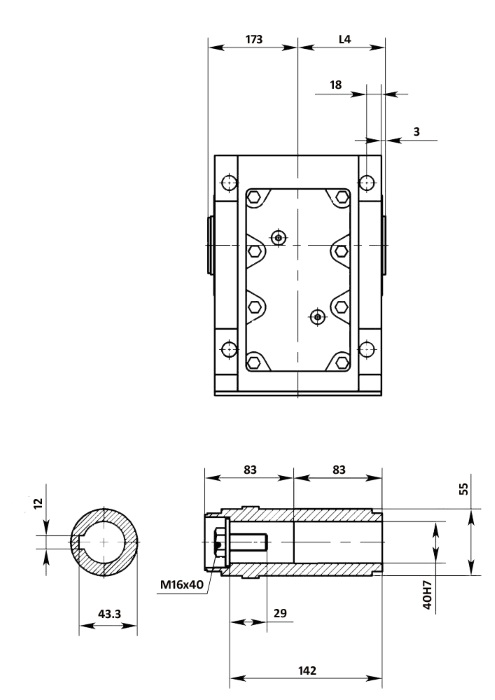

Мотор-редуктор KA57B
Исполнение в корпусе B на лапах с полым выходным валом
Мотор-редуктор KAF57
Исполнение с фланцем и полым выходным валом

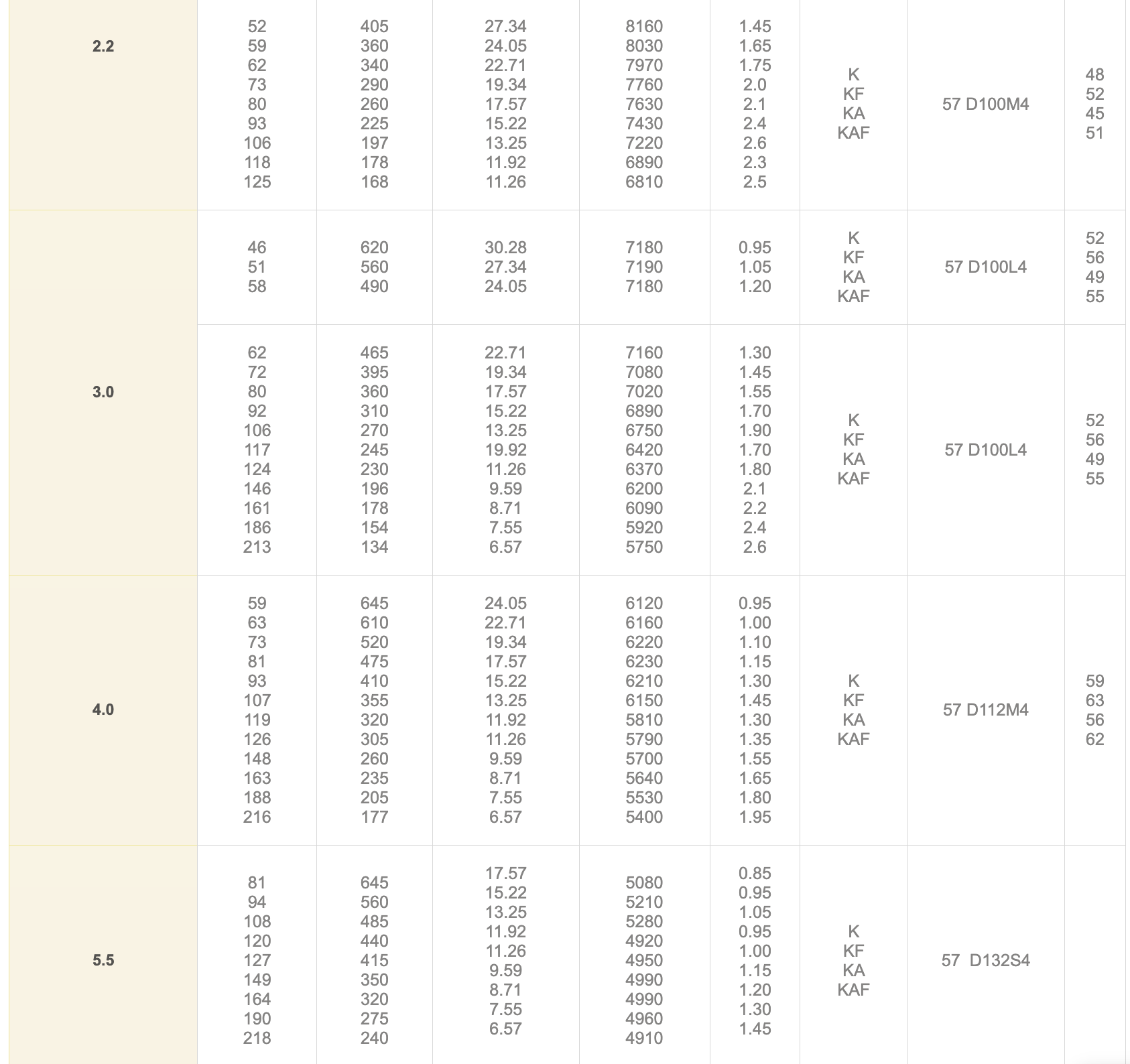

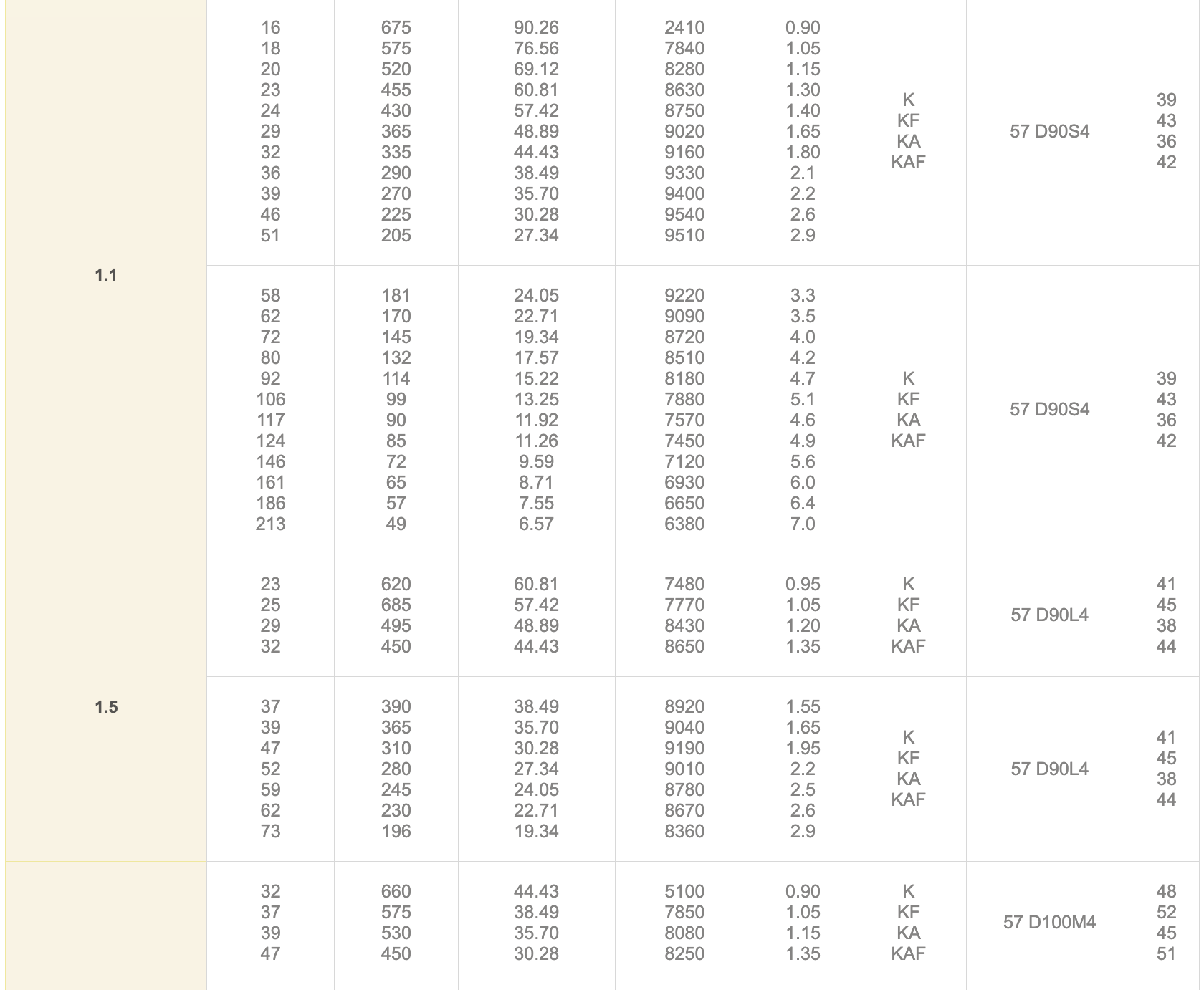

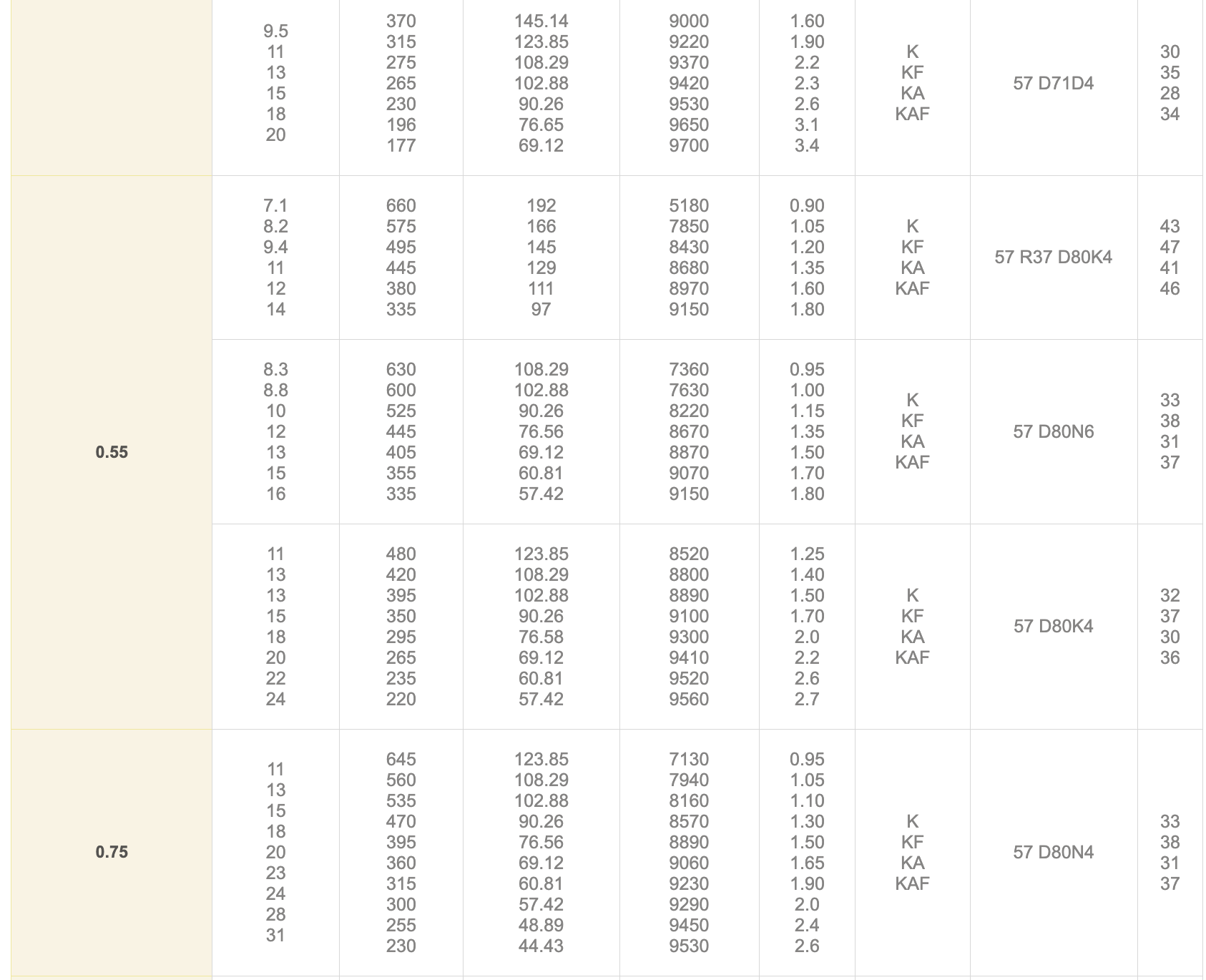

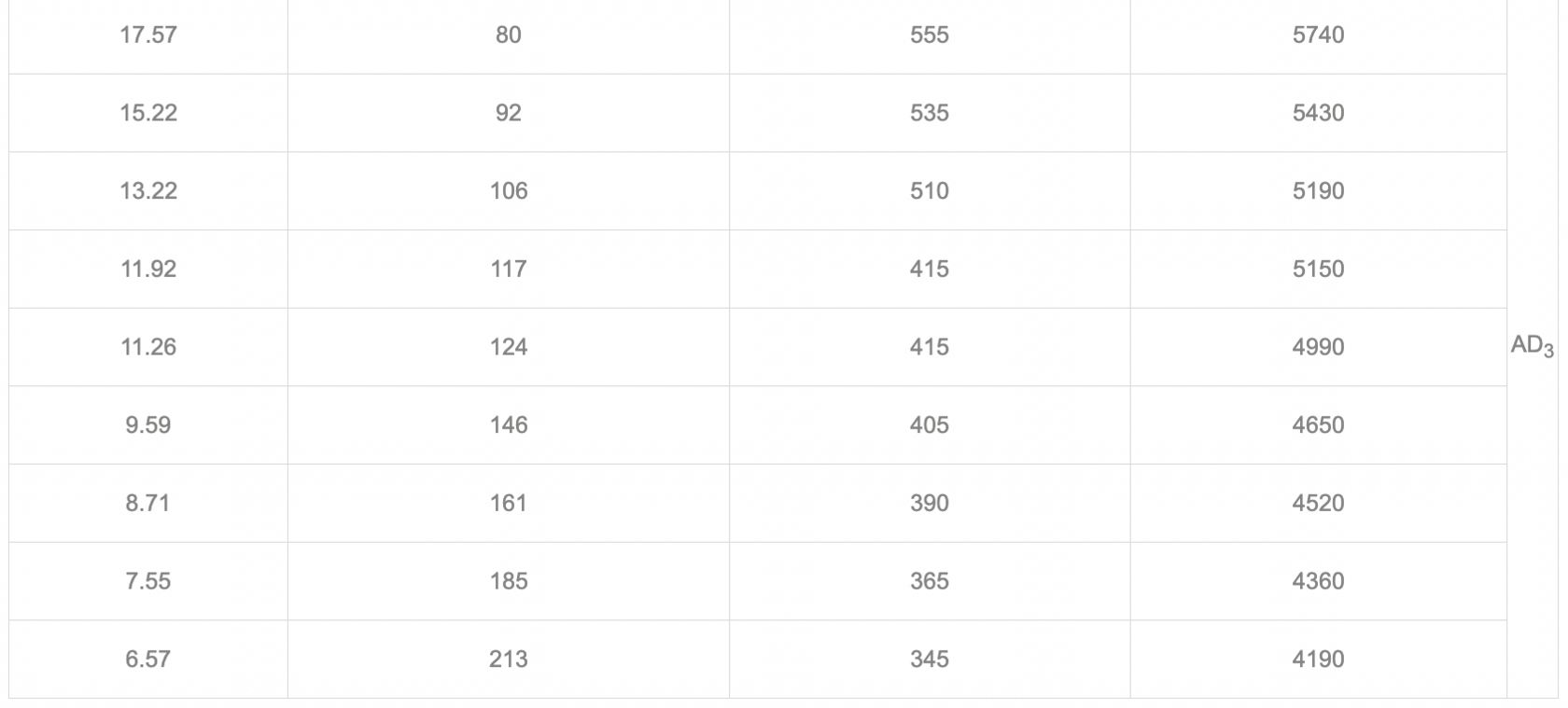

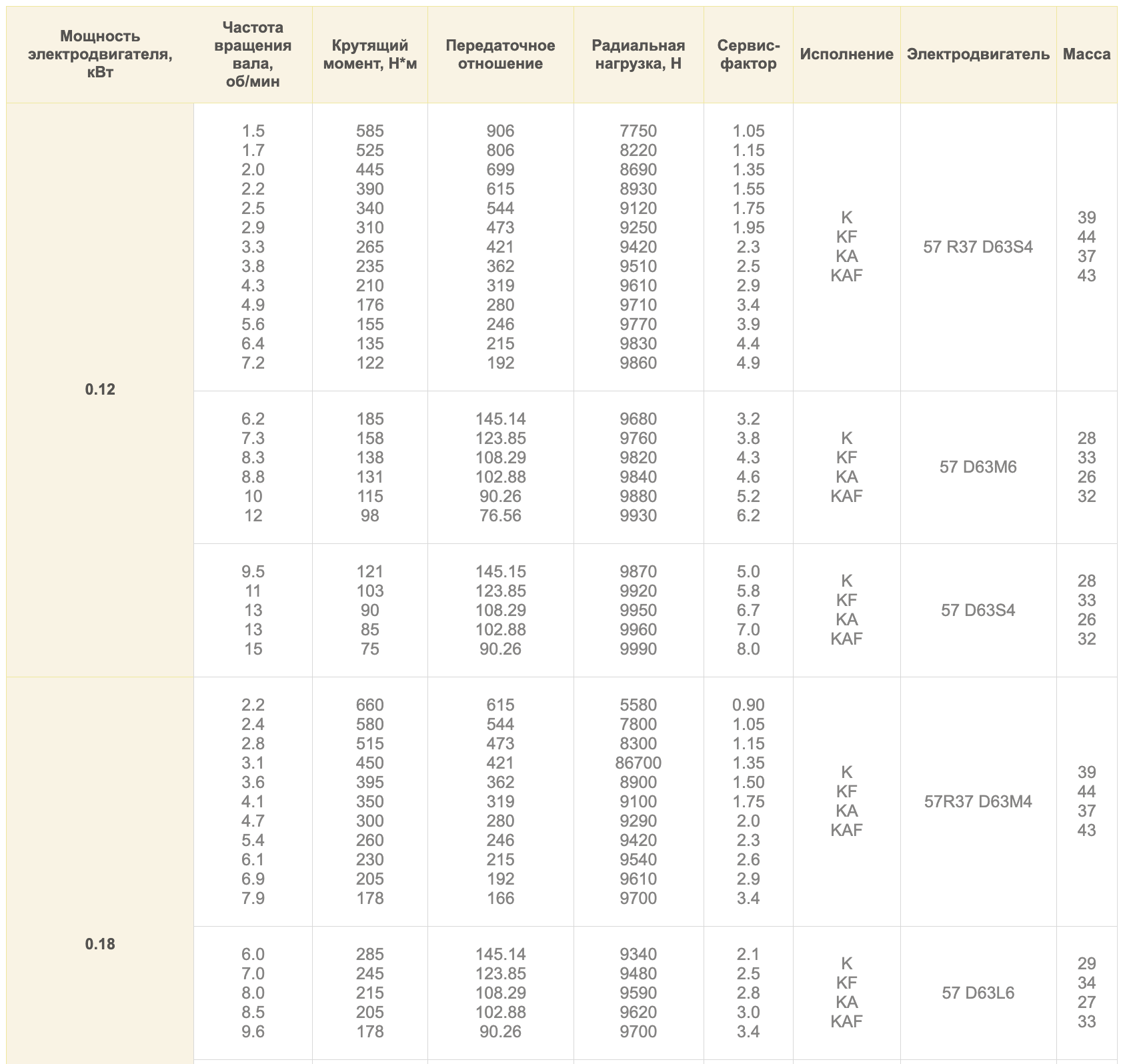

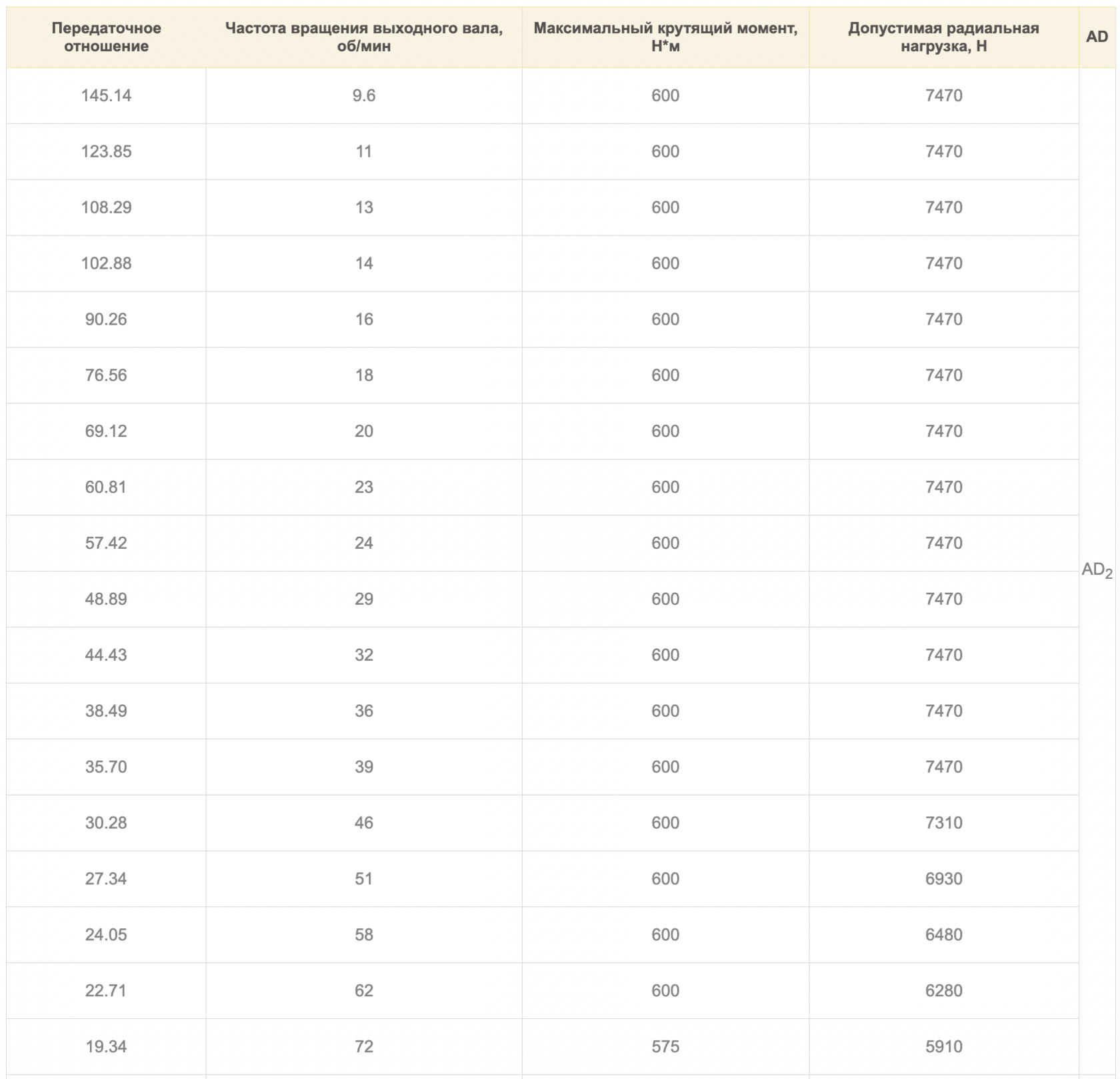

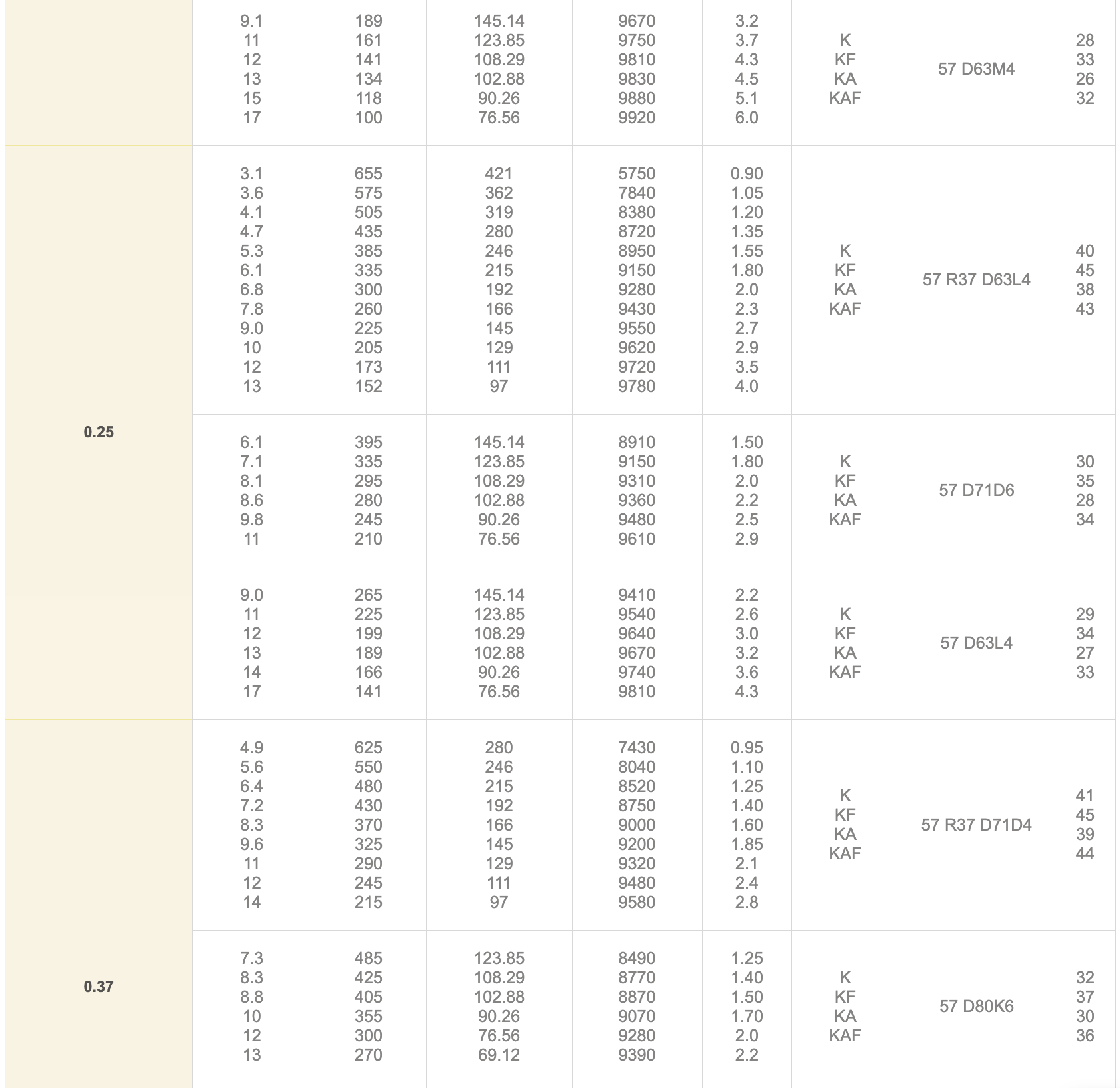

Технические характеристики
