Планетарный мотор-редуктор SPN06

Планетарный мотор-редуктор SPN06 имеет от 1 до 4 передаточных ступеней в соосном исполнении, от 2 до 4 — в угловом исполнении (первая ступень с конической парой). Номинальный крутящий момент мотор-редуктора — 8500 Н*м, максимальный — 12000 Н*м. Агрегат устанавливается на лапах, фланце или выходном валу.

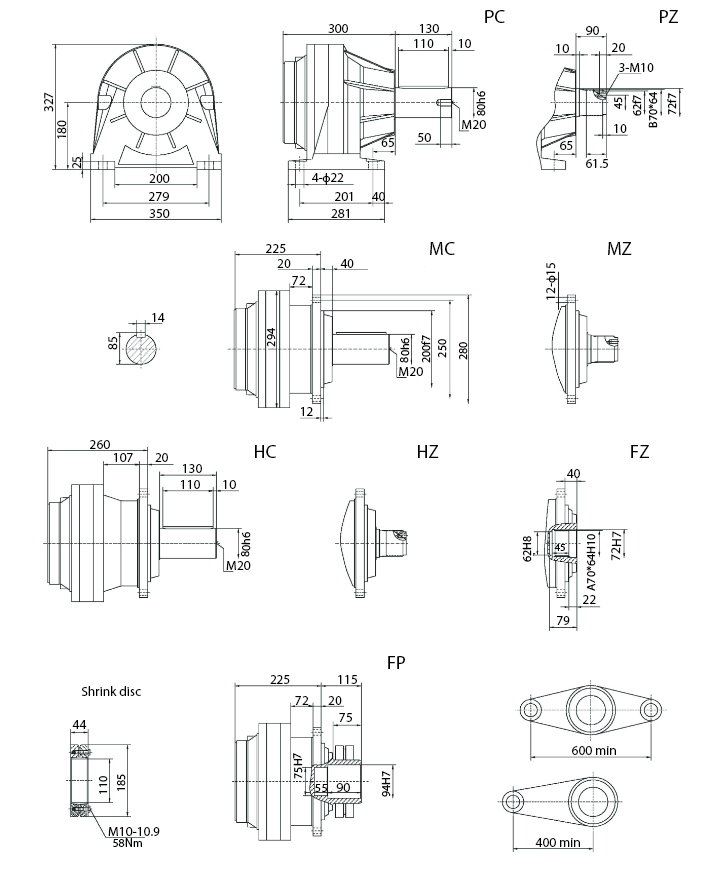

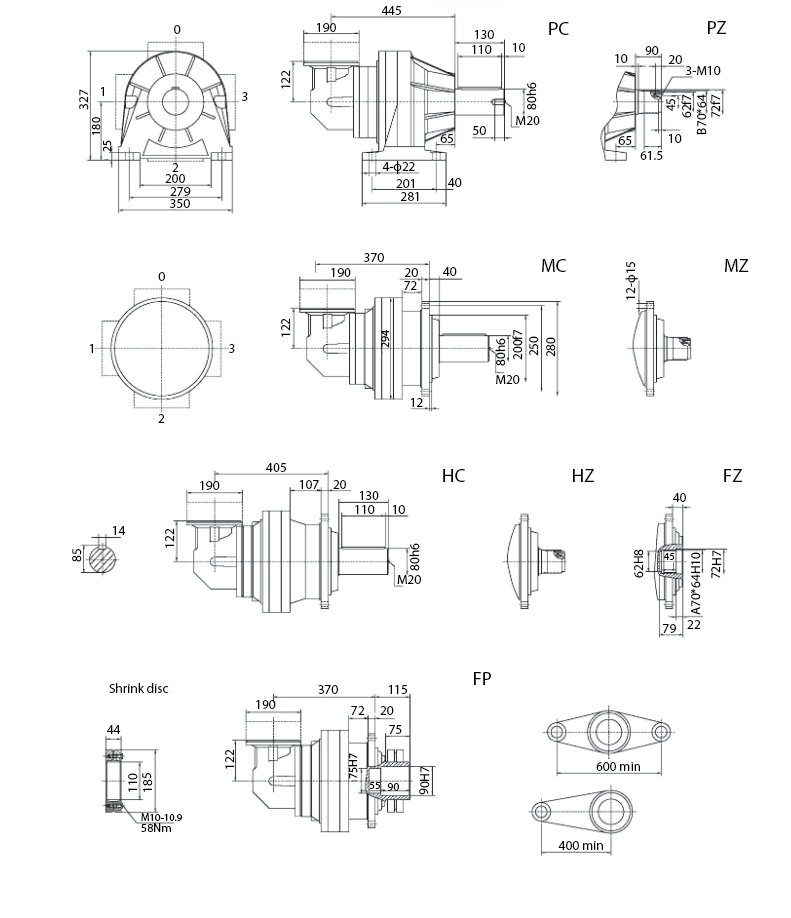

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров

Пример условного обозначения в заказе
SPN 06 L 4 589 PC D100 A W

• SPN - мотор-редуктор планетарный
• 06 - типоразмер
• L - исполнение (L - соосный; R - угловой)
• 4 - количество ступеней
• 589 - передаточное число
• PC - исполнение выходного вала
• D100 - исполнение входного вала
• A - монтажная позиция
• W - опции выходного вала
