Редуктор Ч2-160
Редуктор червячный двухступенчатый Ч2-160 характеризуется универсальностью, благодаря чему получил широкое распространение в механизмах различного назначения. К особенностям данного типа оборудования относятся: компактные размеры, большой диапазон передаточных чисел, малошумность при работе, возможность самоторможения.
Допустимая частота вращения входного вала не превышает 1 500 об/мин. Редуктор Ч2-160 может эксплуатироваться в умеренно-холодных, умеренных и тропических климатических условиях. Также допускается работа в неотапливаемых помещениях и на открытом воздухе под навесом. Рабочий температурный диапазон зависит от правильности выбора масла и может составлять -45С – +40°С. Предельные показатели находятся в прямой зависимости от конкретного климатического исполнения.
Допустимая частота вращения входного вала не превышает 1 500 об/мин. Редуктор Ч2-160 может эксплуатироваться в умеренно-холодных, умеренных и тропических климатических условиях. Также допускается работа в неотапливаемых помещениях и на открытом воздухе под навесом. Рабочий температурный диапазон зависит от правильности выбора масла и может составлять -45С – +40°С. Предельные показатели находятся в прямой зависимости от конкретного климатического исполнения.

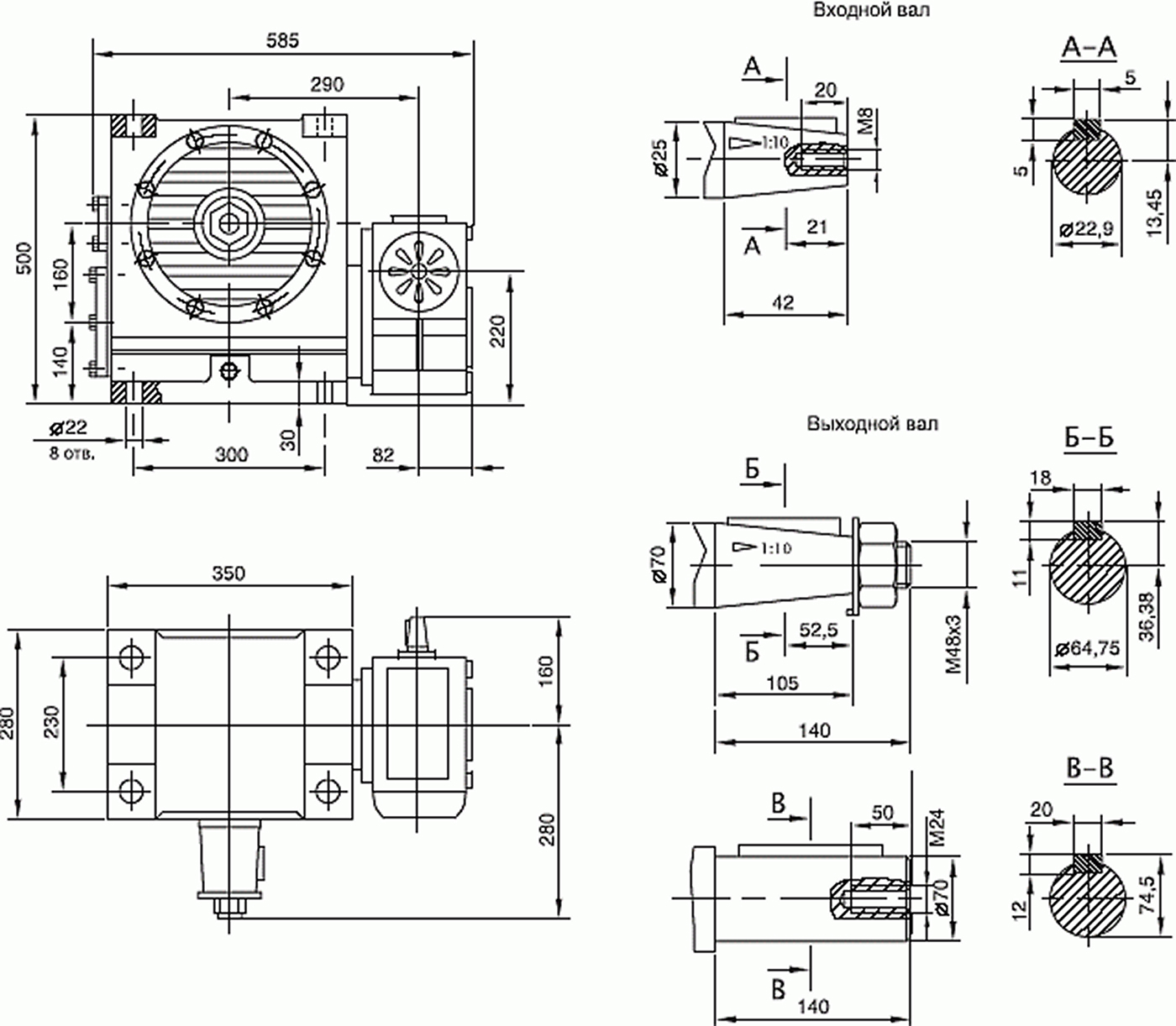

Габаритные и присоединительные размеры

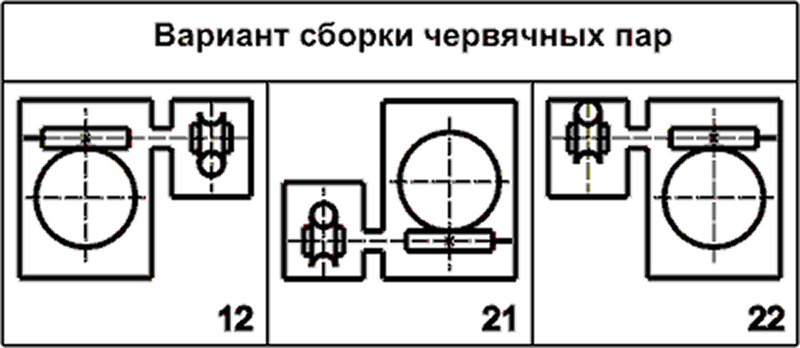

Варианты сборки червячных пар
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
нагрузка постоянная и переменная, одного направления и реверсивная;работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1500 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У,Т для категорий размещения 1-3 и климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

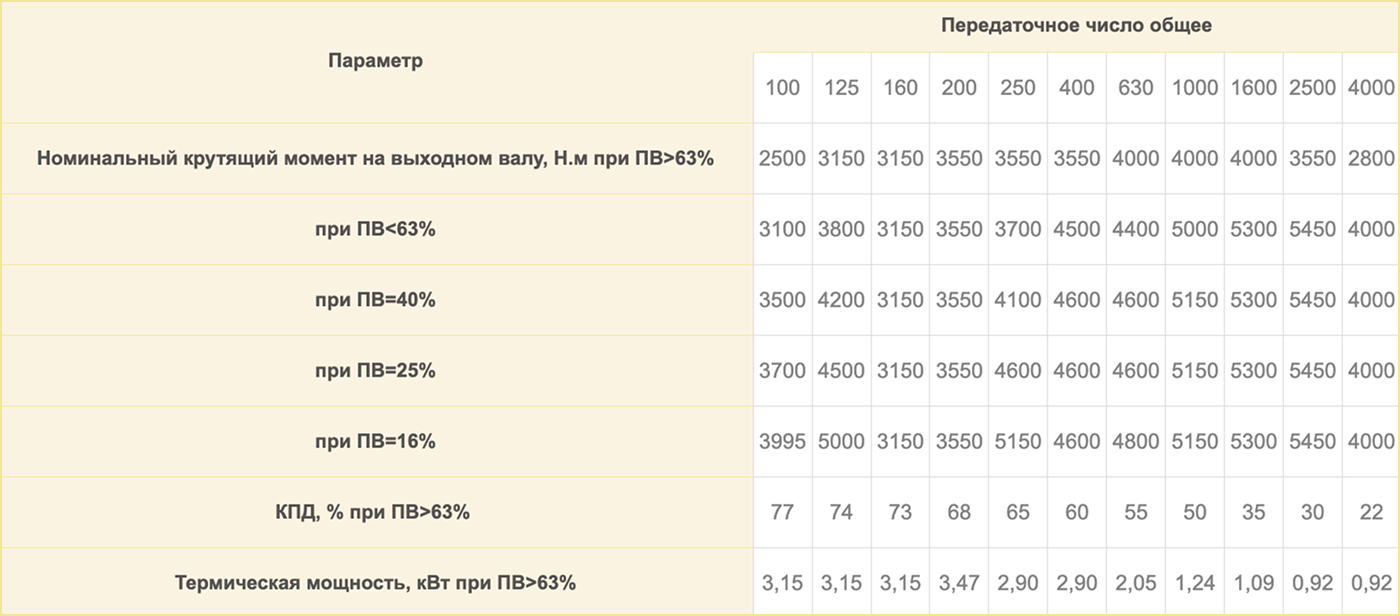

Примечание: Значения крутящих моментов и КПД приведены при температуре окружающей среды +20оС и при использовании легированных масел. В случае применения нелегированных масел эти значения необходимо снизить на 14%.
Масса редуктора: 186,5 килограмм.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Редуктор Ч2-160-250-12-21-У2, что означает: редуктор червячный двухступенчатый типа Ч2 с межосевым расстоянием 160 мм, номинальным передаточным числом 250, вариантом сборки 12, вариантом расположения червячной пары 21, климатическим исполнением У и категорией размещения 2.
