Цилиндрическая редукторная ступень PC090-90B5
Цилиндрическая редукторная ступень PC090-90B5 устанавливается на червячный мотор-редуктор и предназначена для повышения суммарного передаточного числа. Приставка изготовлена из алюминиевого сплава методом литья. Передаточное число – 2.43. Мощность совместимого электродвигателя: 0.75 – 2.2 кВт. Для крепления ступени к мотор-редуктору используется фланец.
Схема типового обозначения
PC - 090 - 2.43 -90B5/100B14
Схема типового обозначения
PC - 090 - 2.43 -90B5/100B14
- PC - тип цилиндрической редукторной ступени
- 090 - типоразмер
- 2.43 - передаточное число
- 90B5 - габарит входного фланца ступени
- 100B14 - габарит выходного фланца ступени

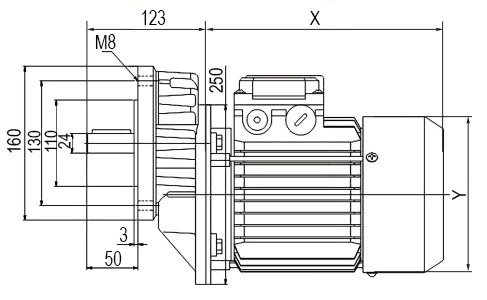

Присоединительные размеры ступени PC090-90B5

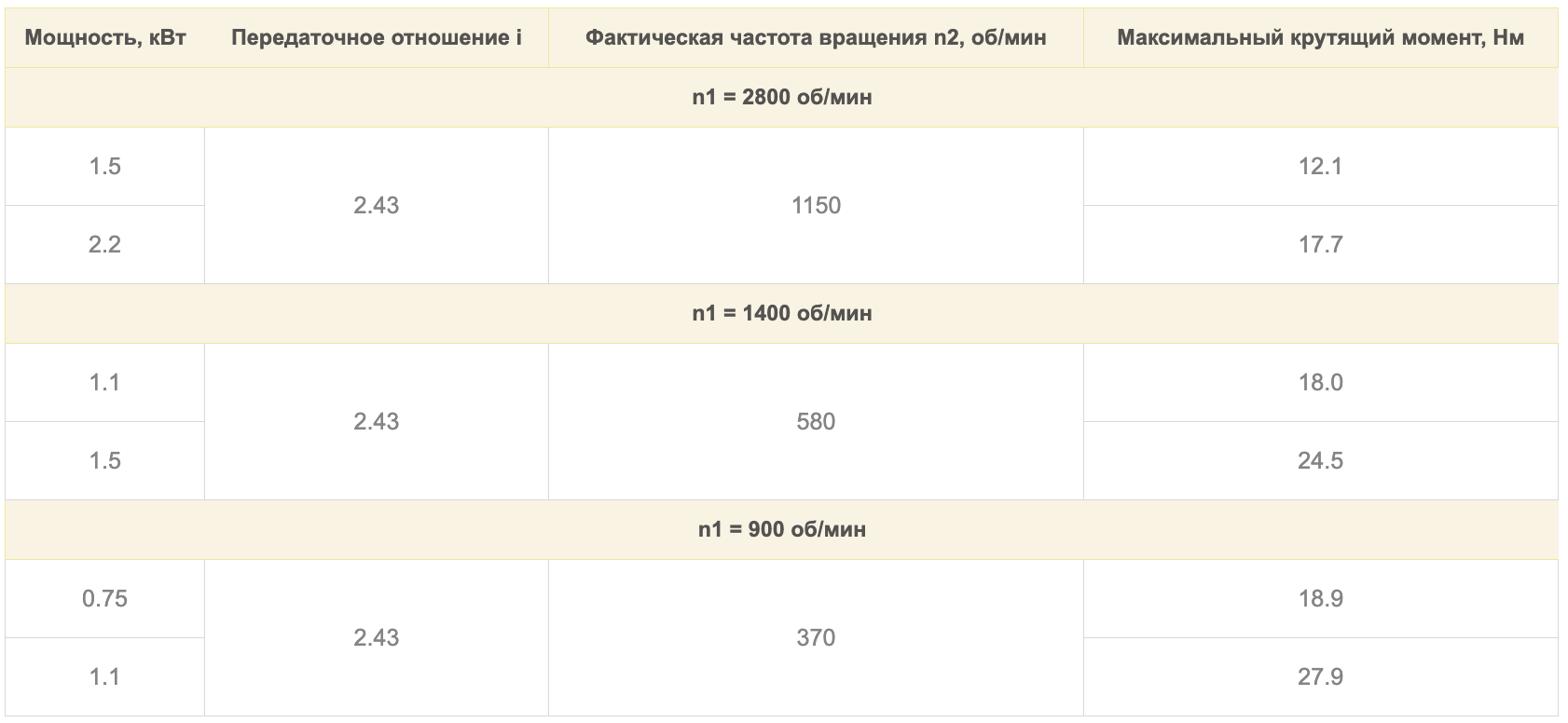

Технические характеристики
